La instalación de un teléfono antideflagrante resuelve la necesidad de disponer de un terminal en campo, pero no completa por sí sola el sistema de comunicaciones. El funcionamiento fiable también depende de cómo se conecta el teléfono con la sala de control, cómo se enrutan las llamadas, cómo identifica el operador la ubicación de origen y cómo se escala un incidente confirmado hacia la megafonía o el sistema de notificación de emergencia.

Los teléfonos antideflagrantes pueden conectarse mediante registro SIP directo, a través de una pasarela de voz FXS o mediante una arquitectura híbrida que combine las líneas analógicas existentes con nuevos terminales IP. El método adecuado depende del cableado de campo, la disponibilidad de la red, los procedimientos operativos y los servicios que deban permanecer disponibles durante una avería.

Definir el límite entre las zonas peligrosas y seguras

El diseño del sistema debe comenzar por la delimitación de las zonas peligrosas. Los teléfonos de campo pueden instalarse junto a unidades de proceso, áreas de carga, parques de tanques, estaciones de bombeo y otros lugares identificados en la evaluación de riesgos de la instalación. Los servidores IP PBX, las pasarelas de voz, los sistemas de grabación, las consolas de despacho y los switches de núcleo suelen ubicarse en una sala de control, una sala de equipos u otra zona segura adecuada.

Mantener los equipos centrales fuera de la zona clasificada simplifica el mantenimiento y reduce la cantidad de dispositivos activos expuestos a condiciones peligrosas. Sin embargo, cada switch, fuente de alimentación, caja de conexiones, convertidor de medios y entrada de cable instalado dentro de una zona clasificada requiere su propia evaluación de idoneidad. Un dispositivo no adquiere automáticamente el nivel de protección del teléfono por el simple hecho de pertenecer al mismo sistema de comunicaciones.

Una ruta de comunicación habitual es:

Teléfono antideflagrante → red industrial o línea telefónica de campo → switch o pasarela de voz → plataforma de comunicaciones unificadas → consola de despacho, teléfono de la sala de guardia y sistema de megafonía

Las conexiones entre edificios requieren consideraciones adicionales. Los tendidos largos de cobre pueden quedar expuestos a descargas atmosféricas, interferencias electromagnéticas y diferencias de potencial de tierra. Siempre que resulte práctico, puede utilizarse fibra óptica en la red troncal de la planta y limitar el cableado Ethernet de cobre o telefónico al tramo final próximo al terminal de campo. El recorrido del cableado, la puesta a tierra, la protección contra sobretensiones y la protección mecánica deben ajustarse al diseño eléctrico de la instalación.

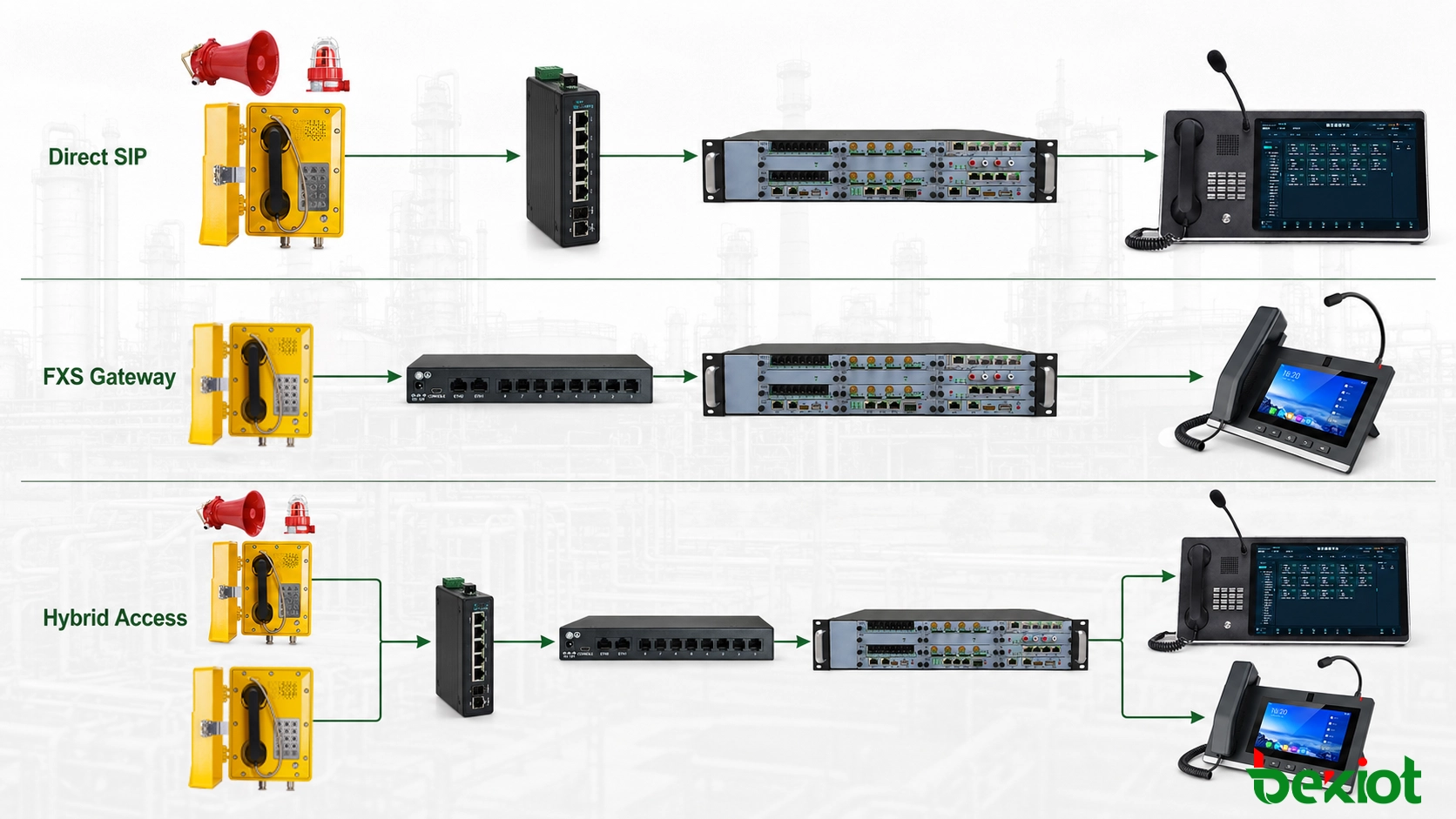

Seleccionar la arquitectura de acceso adecuada

Registro SIP directo

En una instalación nueva con cobertura Ethernet industrial, un teléfono SIP antideflagrante puede conectarse a un switch industrial y registrarse directamente en una IP PBX, un servidor SIP o una plataforma de comunicaciones unificadas. La plataforma asigna una extensión al terminal y aplica los permisos, destinos de llamada, políticas de grabación y reglas de conmutación por fallo necesarias.

Teléfono SIP antideflagrante → switch industrial → plataforma de comunicaciones unificadas → consola de despacho o teléfono de la sala de guardia

El registro directo reduce las etapas de conversión de protocolos y permite gestionar de forma centralizada el estado de los terminales, las direcciones de red y los registros de llamadas. Normalmente pueden incorporarse teléfonos adicionales mediante la configuración de la red y de las cuentas, sin instalar un par analógico independiente desde cada ubicación de campo hasta la sala de equipos.

Un terminal SIP como el EX-BH621 puede utilizarse como extensión de campo dentro de esta arquitectura. No obstante, su idoneidad para la zona de instalación, el método de alimentación y la interfaz de red debe verificarse conforme a las condiciones del proyecto y la documentación vigente del producto.

Si el terminal recibe alimentación a través de la red, el diseño debe registrar el presupuesto de potencia del switch, la longitud del cable y la configuración de alimentación de respaldo. Cuando se utilice una fuente de alimentación independiente, las rutas de energía y datos deben documentarse por separado para poder diagnosticar un terminal desconectado sin intervenir sobre equipos no relacionados con la avería.

Acceso analógico mediante una pasarela FXS

Muchas instalaciones existentes continúan utilizando teléfonos antideflagrantes analógicos y cableado telefónico de campo. Si los teléfonos y las líneas se encuentran en buen estado, pueden conectarse a los puertos FXS de una pasarela de voz. La pasarela presenta posteriormente las líneas analógicas a la IP PBX o a la plataforma de comunicaciones como extensiones SIP.

Teléfono antideflagrante analógico → cable telefónico de campo → pasarela de voz FXS → plataforma de comunicaciones unificadas

La conversión mediante pasarela resulta adecuada para proyectos de modernización que necesitan conservar los equipos de campo instalados y limitar el alcance de una sustitución inmediata. La pasarela convierte la interfaz, pero no puede corregir fallos de aislamiento, entrada de humedad, terminales corroídos o interferencias eléctricas en el circuito de campo. Por ello, antes de la integración deben comprobarse el estado de la línea, la longitud del bucle y la calidad de las terminaciones.

Cada puerto FXS debe asignarse a un terminal de campo y una ubicación fijos. Si se cambia un puerto o una línea, deben actualizarse conjuntamente el mapa de puertos de la pasarela, el registro de extensiones, la etiqueta mostrada en la consola de despacho y los planos conforme a obra. De lo contrario, la ubicación mostrada en la consola podría no coincidir con el punto de llamada real.

Despliegue híbrido

Las grandes instalaciones industriales suelen modernizarse por zonas. Las unidades de proceso existentes pueden conservar los teléfonos analógicos, mientras que los nuevos edificios y las ampliaciones de producción utilizan terminales SIP. Ambos tipos de terminales pueden funcionar a través de una única plataforma de comunicaciones cuando las líneas analógicas se conectan mediante pasarelas FXS y los terminales IP se registran directamente.

Un diseño híbrido debe mostrar claramente dónde se realiza la conversión de interfaces. Los planos deben identificar qué zonas utilizan acceso SIP directo, cuáles conservan líneas analógicas, dónde se instalan las pasarelas y qué servicios de comunicación local deben permanecer disponibles si la plataforma central o la red de área amplia dejan de estar accesibles.

Organizar la numeración y el enrutamiento según las ubicaciones físicas

Una vez conectado el teléfono, la plataforma debe asociar su extensión con una ubicación física concreta. Mostrar únicamente una extensión como “8001” proporciona una información operativa limitada. La interfaz de despacho también debe mostrar un nombre comprensible, como “Parque de tanques Este”, “Zona de carga 2” o “Sala de bombas de servicios”.

Los sistemas que abarcan varios edificios o instalaciones pueden utilizar un plan de numeración que combine un prefijo de emplazamiento, un código de zona y un número de terminal. Pueden asignarse rangos separados al parque de tanques, el área de carga, las unidades de producción y los edificios de servicios. Esta estructura ayuda a los operadores a identificar el origen de la llamada y permite al personal de mantenimiento localizar el puerto del switch, el canal de la pasarela y el circuito de campo correspondientes.

El enrutamiento de llamadas debe seguir el calendario de turnos en lugar de enviar todos los teléfonos de campo a un único destino. Las políticas de enrutamiento habituales incluyen:

• Enviar primero las llamadas de campo al puesto de despacho responsable de la zona correspondiente;
• Reenviar las llamadas no atendidas a un grupo de guardia o a un operador de respaldo;
• Hacer sonar simultáneamente varios puestos de despacho;
• Asignar destinos o prioridades específicos a los puntos de llamada de emergencia;
• Grabar determinadas llamadas junto con el número de origen, la hora y el puesto que respondió.

También deben definirse procedimientos para las situaciones de ocupado, ausencia de respuesta y terminal fuera de línea. El enrutamiento secuencial, el timbrado simultáneo y los números de respaldo producen resultados operativos diferentes. El método elegido debe reflejar las responsabilidades reales de la instalación y no limitarse al comportamiento predeterminado de la plataforma.

En un despliegue multisede también debe especificarse qué sucede durante una avería de la red de área amplia. Si los teléfonos locales deben seguir comunicándose con una sala de guardia cercana cuando la plataforma central no está disponible, esta ruta local debe incluirse en la arquitectura y comprobarse durante las pruebas de aceptación.

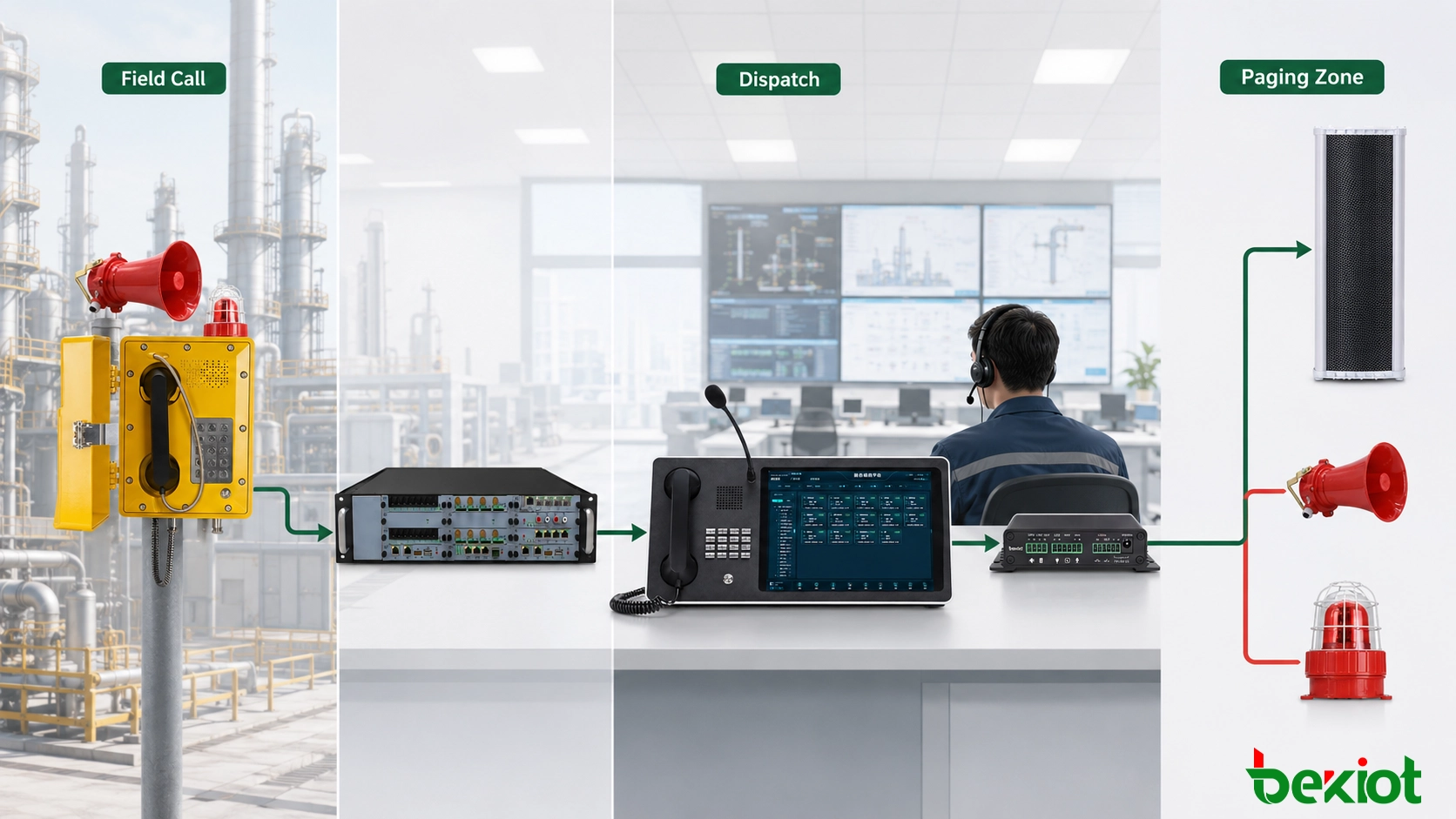

Integrar las llamadas de campo con el despacho y la megafonía

Los sistemas telefónicos y de megafonía realizan funciones diferentes. Un teléfono proporciona comunicación bidireccional entre el usuario de campo y el operador. Un sistema de megafonía distribuye audio en directo o grabado a una o varias zonas. Una plataforma de comunicaciones unificadas puede conectar ambos flujos de trabajo sin tratarlos como un mismo servicio.

Aviso después de la confirmación del operador

El usuario de campo llama a la sala de control e informa de la ubicación del incidente y de las condiciones actuales. El operador verifica la información mediante la identidad de la persona que llama y la ubicación mostrada, y después selecciona la zona de megafonía necesaria desde la consola de despacho.

La confirmación del operador resulta adecuada para incidentes de producción que deben verificarse antes de emitir un aviso más amplio. Según el área realmente afectada, el operador puede seleccionar una zona, varias zonas adyacentes o un grupo que abarque toda la instalación.

Megafonía mediante extensiones dedicadas

La plataforma puede asignar una extensión de megafonía a cada edificio, zona de producción o grupo de llamada general. Un operador autorizado llama a la extensión correspondiente y el audio se distribuye mediante una pasarela de megafonía, un altavoz SIP o el sistema de sonorización existente.

Los destinos de megafonía deben contar con permisos definidos, un comportamiento de preaviso, reglas para situaciones de ocupado y procedimientos de finalización de la sesión. Los grupos que abarcan toda la instalación no deben estar disponibles desde cualquier extensión ordinaria. Cuando una zona ya está en uso, la plataforma debe determinar si la segunda solicitud se rechaza, se coloca en cola o se autoriza a interrumpir el aviso activo de acuerdo con su prioridad.

Mensajes activados por alarma y avisos visuales

Los controladores de alarma y los sistemas de terceros pueden enviar eventos a la plataforma de comunicaciones mediante una interfaz compatible. La plataforma puede seleccionar entonces un destino asignado y solicitar la reproducción de un mensaje grabado o la activación de un dispositivo de aviso visual o acústico.

Llamada de campo o evento de alarma → comprobación del origen y los permisos → confirmación del operador o aplicación de una regla de la plataforma → selección de la zona → audio en directo o grabado → finalización y recuperación del estado operativo

Las acciones automatizadas deben identificar la fuente de activación, la interfaz, la ubicación de almacenamiento del mensaje, las zonas de destino, la prioridad y la condición de restablecimiento. Una prioridad elevada en la plataforma telefónica no anula automáticamente otra fuente conectada al amplificador de megafonía. La pasarela de megafonía, el controlador de sonorización y el amplificador deben admitir el comportamiento de prioridad o silenciamiento previsto en toda la ruta de audio.

Cuando la megafonía deba realizar una función de alarma contra incendios o cualquier otra función relacionada con la seguridad de las personas, el sistema completo debe evaluarse conforme a los requisitos reglamentarios y del proyecto. La integración de la telefonía y la megafonía no convierte por sí sola un sistema de comunicaciones general en un sistema de alarma por voz certificado.

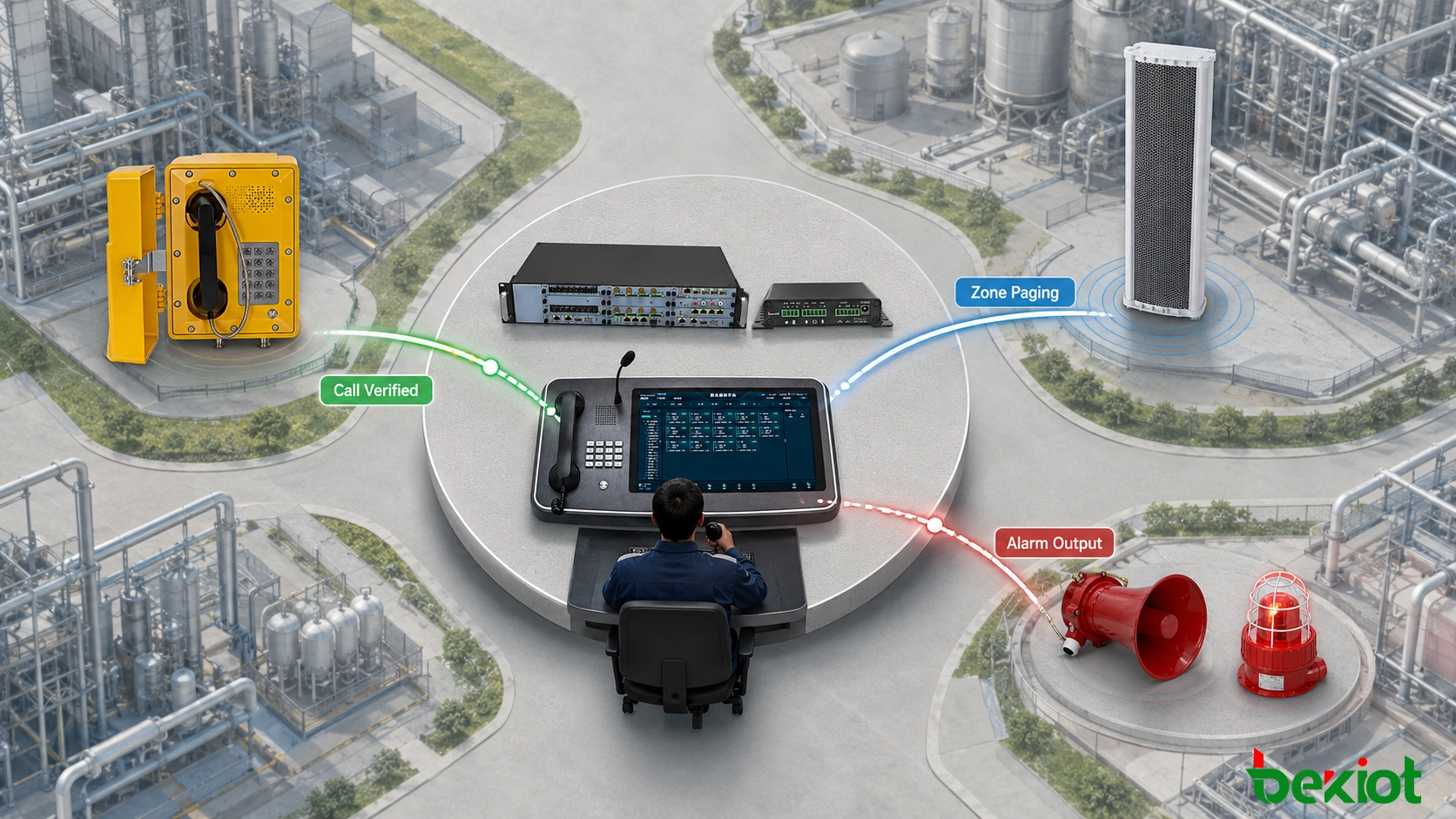

Planificar conjuntamente la calidad de voz y la continuidad del servicio

El registro de un terminal SIP no demuestra que la ruta de voz funcione correctamente. SIP suele gestionar el registro, el establecimiento y la finalización de la llamada, mientras que RTP transporta el flujo de audio. Por tanto, un teléfono puede aparecer en línea aunque las llamadas presenten ausencia de audio, comunicación unidireccional o interrupciones de voz.

Cuando sea necesario, los dispositivos de voz pueden situarse en una VLAN específica y aplicar controles de acceso y políticas de calidad de servicio a lo largo de toda la ruta de comunicación real. Las pruebas deben realizarse con una carga de red representativa de las condiciones de producción y no únicamente en una red sin tráfico. Las llamadas que atraviesan enlaces ascendentes compartidos o redes de área amplia requieren especial atención al retardo de extremo a extremo, la fluctuación, la pérdida de paquetes y la estabilidad del enrutamiento.

La planificación de códecs debe ser coherente entre teléfonos, pasarelas, servidores IP PBX, consolas de despacho y sistemas de grabación. La transcodificación innecesaria consume recursos de la plataforma y puede introducir más retardo. Cuando los terminales analógicos y SIP comparten una misma ruta de llamada, la configuración de medios debe comprobarse tanto en la pasarela como en la plataforma central.

La planificación de la disponibilidad debe abarcar toda la cadena de comunicación:

• Determinar si los teléfonos de campo y los switches industriales necesitan alimentación de respaldo;
• Verificar si el fallo de un único switch puede desconectar toda una zona de producción;
• Definir cómo se notifican a los operadores los fallos de las pasarelas y los terminales;
• Determinar si la plataforma de comunicaciones requiere redundancia o registro de respaldo;
• Verificar si el teléfono de la sala de guardia puede recibir las llamadas esenciales cuando falla la consola de despacho;
• Confirmar si las llamadas locales siguen disponibles durante una avería de la red de área amplia;
• Definir un método alternativo de notificación cuando el sistema de megafonía no esté disponible.

El funcionamiento con dos servidores, el registro de respaldo, las rutas de red redundantes y la reproducción de mensajes sin conexión no están disponibles automáticamente en todos los equipos. Cada mecanismo de protección debe verificarse según el hardware seleccionado, la versión del software y las licencias antes de incluirlo en el diseño definitivo.

Comprobar la secuencia operativa completa durante la puesta en servicio

Una sola llamada de prueba correcta no demuestra que el sistema esté preparado para su explotación. Las pruebas de aceptación deben abarcar el flujo completo, desde el teléfono de campo hasta el operador, el destino de megafonía y la recuperación del servicio.

1. Verificar los registros de los terminales. Comprobar la extensión, el nombre del dispositivo, el lugar de instalación y el puerto del switch o canal de la pasarela de cada teléfono.
2. Probar las llamadas en ambas direcciones. Realizar llamadas desde el campo hacia la consola de despacho, devolver la llamada desde la consola y verificar la comunicación con el teléfono de la sala de guardia.
3. Confirmar la ubicación mostrada. La ubicación presentada en la interfaz de despacho debe coincidir con la etiqueta del terminal de campo y el plano conforme a obra.
4. Evaluar la inteligibilidad con ruido operativo. Comprobar la claridad de la voz, el nivel de escucha, el retardo, el audio unidireccional y las interrupciones mientras funcionan los equipos cercanos.
5. Verificar todos los destinos de megafonía. Probar las zonas individuales, los grupos y la llamada general, confirmando que el audio no llega a las zonas no seleccionadas.
6. Probar las condiciones de ocupado y prioridad. Confirmar el comportamiento esperado cuando una zona está ocupada o se recibe una solicitud de mayor prioridad.
7. Interrumpir las rutas de red y alimentación. Registrar qué servicios se detienen, cuáles permanecen disponibles y si los terminales se recuperan automáticamente.
8. Revisar los registros del sistema. Comparar los registros de llamadas, las grabaciones y las marcas de tiempo de las alarmas para confirmar la sincronización horaria.

Tras la aceptación, la documentación del proyecto debe incluir las cuentas de los terminales, los planes de numeración, los mapas de puertos de las pasarelas, las direcciones de red, los grupos de megafonía, las rutas de llamadas y las versiones de software. Estos documentos proporcionan una configuración de referencia controlada para futuras ampliaciones, diagnóstico de fallos y cambios de configuración.

Un sistema preparado para la explotación debe permitir que una llamada de campo llegue al operador correspondiente con una identificación precisa de la ubicación, admitir el escalado hacia la megafonía o la alarma conforme a un procedimiento aprobado y recuperar el servicio de manera previsible después de los fallos de red o equipos definidos.
