En parques de tanques, salas de bombas, áreas de carga, salas de compresores, unidades de proceso y zonas de producción auxiliares de plantas petroquímicas, los equipos de comunicación deben enfrentar más que la distancia. También operan en entornos con medios inflamables y explosivos, alto ruido, exposición a la intemperie, condiciones corrosivas y organizaciones productivas complejas. Cuando el personal detecta anomalías en equipos, fugas de medios de proceso, signos de incendio o lesiones, necesita contactar rápidamente con la sala de control central. Tras recibir el informe, los operadores de la sala de control deben identificar la ubicación del incidente, contactar al personal adecuado, organizar la respuesta y seguir monitorizando los cambios en el lugar.
Por esta razón, un teléfono a prueba de explosiones no debe operar simplemente como un teléfono de campo aislado. Una vez conectado al sistema de comando y despacho de la sala de control, puede trabajar conjuntamente con comunicaciones SIP, teléfonos analógicos, sistemas de megafonía, alarmas sonoras y visuales, y recursos de grabación de llamadas. Una llamada de campo básica puede entonces convertirse en parte de un proceso de comunicación que puede ser despachado, distribuido y rastreado.
Las grandes plantas petroquímicas suelen contener múltiples unidades de proceso independientes y áreas de producción, con algunos lugares separados por cientos de metros o más. Aunque la sala de control pueda asignar un número de extensión a cada teléfono de campo, gestionar decenas o incluso más terminales a través de un modelo convencional de extensiones PBX se vuelve cada vez más incómodo.
Por ejemplo, una misma área de proceso puede contener teléfonos en salas de bombas, parques de tanques, estaciones de carga y puestos de mantenimiento. Si el despachador solo ve números de extensión como “8103” o “8126”, debe recordar por separado la relación entre cada número y su ubicación física.
Después de conectar estos terminales a un sistema de comando y despacho, se pueden organizar según la estructura de producción real. La interfaz de despacho puede mostrar nombres de ubicación prácticos como “Parque de Tanques 01”, “Sala de Bombas 03” y “Área de Carga 02”. Los terminales también se pueden agrupar por unidad de proceso, equipo de trabajo, sala de guardia o disciplina profesional.
Al recibir o iniciar una llamada, el despachador puede seleccionar directamente el área de producción o puesto relevante en lugar de buscar primero el número de extensión. Este enfoque respalda la coordinación productiva rutinaria y se vuelve aún más valioso durante fallas de equipos e incidentes de emergencia.

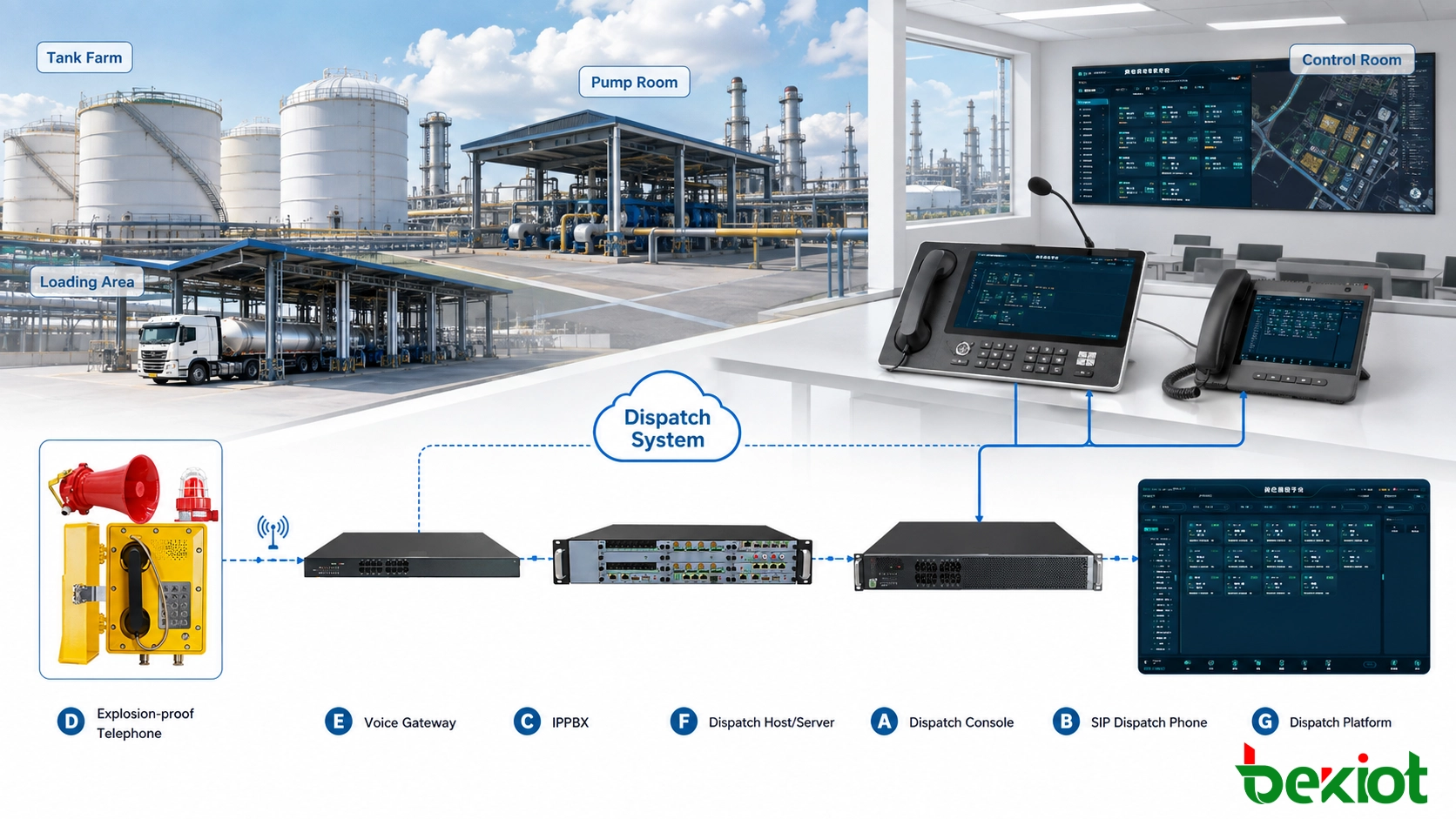

No existe una arquitectura de comunicación única para conectar teléfonos a prueba de explosiones a una sala de control de planta petroquímica. Los proyectos nuevos y las instalaciones existentes tienen diferentes condiciones de infraestructura, por lo que el diseño del sistema normalmente debe considerar tanto los teléfonos a prueba de explosiones analógicos como los SIP.
Muchas plantas petroquímicas consolidadas ya cuentan con grandes cantidades de teléfonos analógicos a prueba de explosiones y líneas de comunicación de cobre. Si estos terminales y cables aún operan de manera fiable, no es necesario reemplazarlos todos solo para introducir un sistema de despacho basado en IP.
Los teléfonos analógicos pueden conectarse a la red de comunicación IP a través de pasarelas de voz, PBX IP u otras interfaces adecuadas, tras lo cual son gestionados centralizadamente por el host de despacho.
Una ruta de comunicación típica es:
Teléfono analógico a prueba de explosiones → Línea analógica → Pasarela de voz / PBX IP → Host de despacho → Consola de despacho de la sala de control
Este enfoque es adecuado para actualizaciones en plantas existentes, proyectos de modernización por fases y sitios que necesitan conservar el cableado de campo existente. El método de operación para el personal de campo permanece en gran medida sin cambios, mientras que la sala de control gana gestión centralizada de extensiones y capacidades de despacho.
Los teléfonos SIP a prueba de explosiones pueden utilizarse en unidades de nueva construcción o en áreas donde ya esté disponible una red IP industrial. Los terminales se conectan a la red Ethernet y se registran en un servidor SIP, PBX IP o host de despacho.
Una ruta de comunicación típica es:
Teléfono SIP a prueba de explosiones → Red Ethernet industrial → Servidor SIP / Host de despacho → Consola de despacho de la sala de control
Esta arquitectura simplifica la numeración unificada y admite la comunicación entre unidades de proceso, múltiples salas de control o sitios geográficamente separados. Dependiendo de las capacidades del terminal y la plataforma, el sistema de despacho también puede mostrar estados como en línea, fuera de línea, inactivo u ocupado, proporcionando información adicional para la operación y el mantenimiento rutinarios.
Los sistemas analógicos y SIP no son necesariamente alternativas excluyentes. Ambos pueden coexistir en la misma planta petroquímica. Las nuevas áreas pueden usar terminales SIP mientras que las unidades existentes continúan usando teléfonos analógicos, integrándose finalmente ambos recursos en la misma plataforma de despacho a través de pasarelas adecuadas.
El valor real del sistema viene determinado por la fluidez con que pueda desarrollarse la comunicación tras un incidente en el campo.

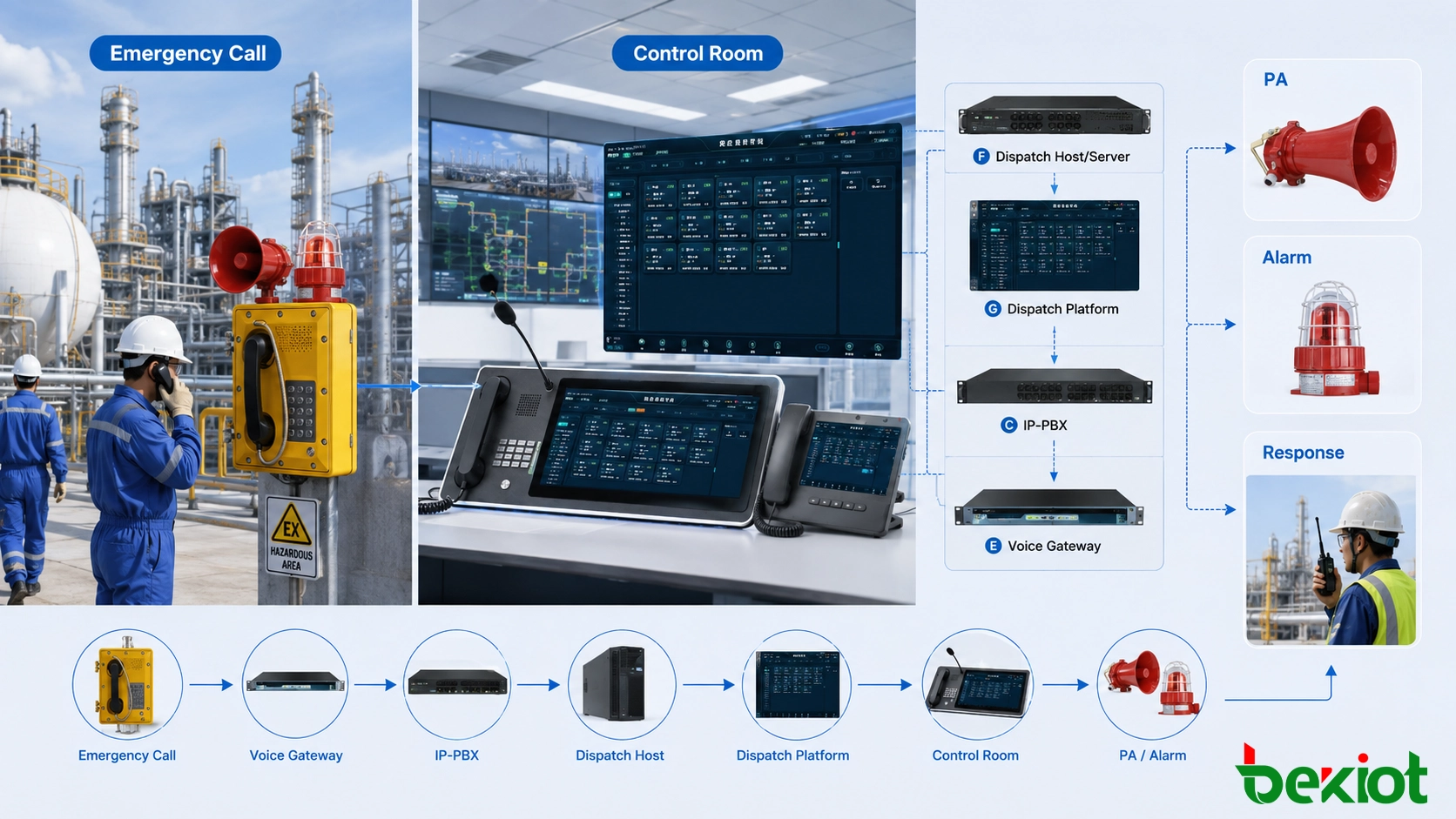

Considere una anomalía en equipos de una sala de bombas. Si un trabajador nota vibración anormal, ruido inusual o fuga de medio de proceso, puede usar inmediatamente el teléfono a prueba de explosiones cercano para contactar con la sala de control central.
Las ubicaciones estándar pueden usar marcación digital normal. Los puntos de equipos críticos o posiciones de emergencia también pueden configurarse para llamada directa (hotline) cuando sea necesario, permitiendo que el teléfono se conecte automáticamente a una posición designada de la sala de control al levantar el auricular. Esto reduce pasos operativos durante situaciones urgentes.
Cuando la llamada llega a la sala de control, la interfaz de despacho puede mostrar el número de extensión, el nombre del terminal y el área asociada. El operador puede determinar rápidamente qué sala de bombas o unidad de proceso está llamando sin necesidad de verificar manualmente múltiples registros de extensiones.
Tras atender la llamada, la sala de control normalmente necesita confirmar varios puntos clave:
Si el problema es una falla rutinaria de equipo, la sala de control puede notificar al personal de mantenimiento. Si el evento involucra riesgos de seguridad de proceso, también se puede contactar al supervisor de proceso, al personal de HSE y a los gerentes de guardia.
Cuando varios especialistas necesitan evaluar la situación conjuntamente, el despachador puede establecer una conferencia de voz temporal que reúna al personal de campo, la sala de control, ingenieros técnicos y gerentes responsables en la misma llamada. Esto reduce la necesidad de que la información pase del campo a la persona A, luego de A a B, y finalmente de B a C para su confirmación.
Las áreas de producción petroquímica suelen contener bombas, compresores, ventiladores de refrigeración y otra maquinaria en funcionamiento continuo. En tales entornos, incluso cuando un trabajador de campo puede comunicarse claramente con la sala de control a través de un teléfono a prueba de explosiones, el personal cercano puede no oír o recibir la misma información de emergencia.
Por lo tanto, es importante la coordinación entre la comunicación telefónica y el sistema de megafonía.
Cuando la sala de control determina que la advertencia debe llegar a un área más amplia, se puede enviar un anuncio a la zona de producción correspondiente. Por ejemplo, si ocurre un evento anormal en una sala de bombas, la sala de control puede notificar primero al área de bombas afectada y a las posiciones adyacentes. Si el evento se desarrolla aún más, el anuncio puede ampliarse a toda la unidad de proceso según el plan de respuesta.
El contenido típico del anuncio puede incluir:
En áreas de proceso especialmente ruidosas, se pueden añadir sirenas industriales, teléfonos amplificados o dispositivos de alarma sonora y visual, de modo que las notificaciones de emergencia se entreguen tanto mediante sonido como mediante señales luminosas intermitentes.
Estos dispositivos realizan diferentes funciones:
Una integración efectiva no significa que los tres sistemas deban activarse siempre simultáneamente. La sala de control debe seleccionar el método de comunicación apropiado según el nivel del incidente y el área afectada.

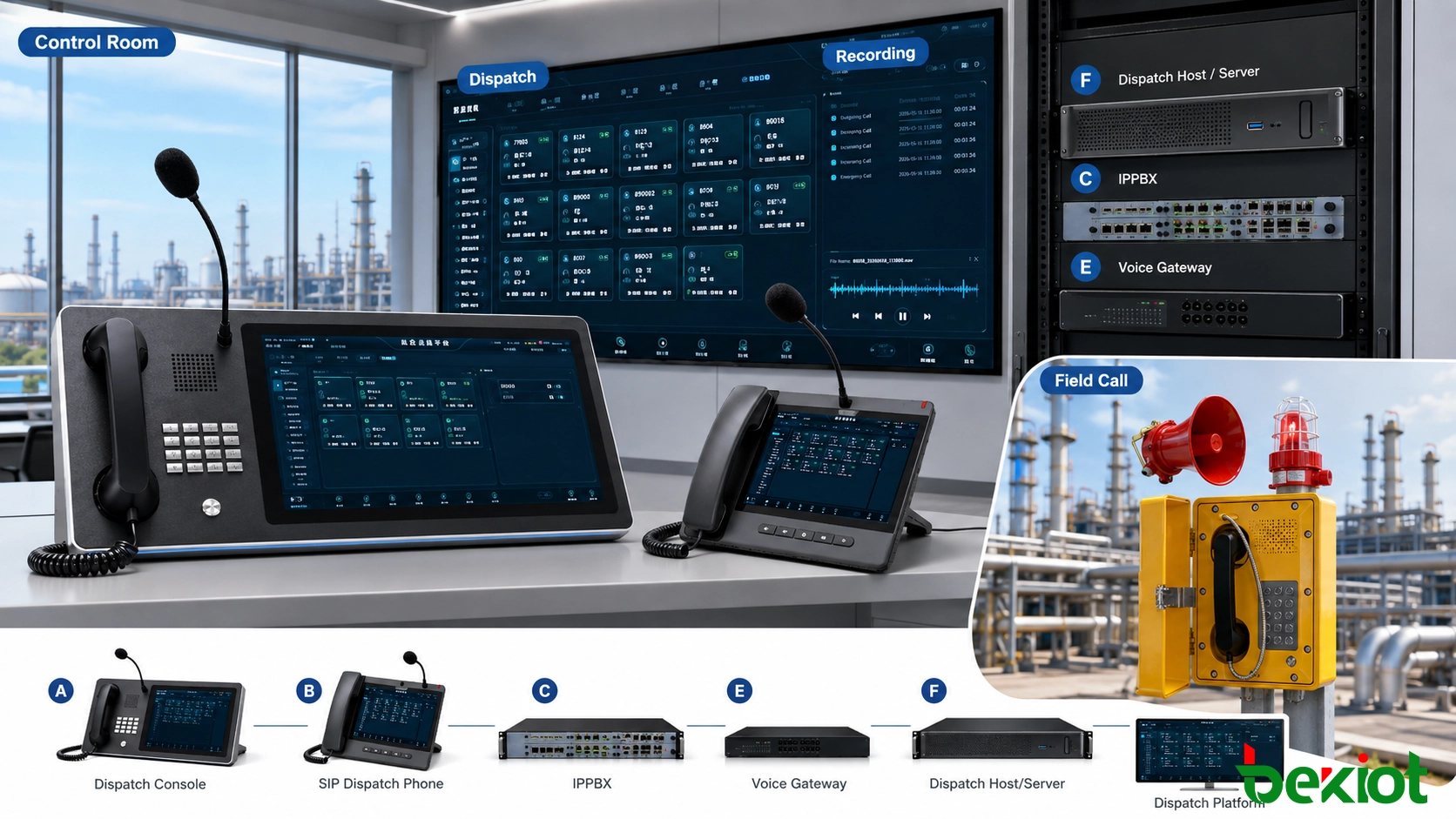

Una sala de control central en una planta petroquímica normalmente gestiona mucho más que uno o dos teléfonos. Puede recibir llamadas de numerosas unidades de proceso, salas de guardia y posiciones de campo. Por lo tanto, el sistema de despacho debe reflejar la organización productiva real en lugar de simplemente colocar funciones telefónicas convencionales en una pantalla más grande.
Los teléfonos en diferentes áreas pueden mostrarse según la estructura organizativa, como parques de tanques, salas de bombas, áreas de carga, unidades de proceso, equipos de mantenimiento y salas de guardia. El despachador puede seleccionar una posición directamente desde la interfaz para iniciar una llamada.
Durante las operaciones rutinarias, el despachador puede contactar directamente con una posición individual. Los usuarios de uso frecuente también pueden colocarse en un área de acceso rápido para reducir el tiempo necesario para localizar una extensión.
Cuando el mantenimiento, los cambios de producción o las operaciones temporales involucran múltiples posiciones, se puede contactar conjuntamente con grupos de usuarios predefinidos según la configuración del proyecto.
Durante incidentes complejos, el personal de campo, los gerentes técnicos, el personal de mantenimiento y los gerentes de guardia pueden reunirse en la misma conferencia, reduciendo la repetición de información crítica.
Si una llamada entrante debe ser atendida por otro especialista, la sala de control puede transferirla a la posición adecuada. Dependiendo de la configuración del sistema, la posición de despacho también puede desviar llamadas entrantes destinadas a extensiones no atendidas.
Para eventos de emergencia importantes, se pueden configurar funciones como la intervención autorizada según los requisitos del proyecto. Estas capacidades deben controlarse mediante permisos de usuario claramente definidos para evitar un uso inapropiado durante las operaciones rutinarias.
Para terminales IP que admiten informes de presencia o estado, la interfaz de despacho puede mostrar estados como en línea, fuera de línea, inactivo u ocupado. Si un punto de comunicación importante permanece fuera de línea, el personal de mantenimiento puede investigar el terminal, la red o la fuente de alimentación antes de que se necesite el punto de comunicación durante una emergencia.
Los proyectos que necesiten poner bajo control centralizado los teléfonos a prueba de explosiones de campo, los teléfonos SIP, las pasarelas de voz y los recursos de comunicación existentes pueden utilizar un sistema de comando y despacho para gestionar números, estructuras organizativas, permisos y estados de terminales. Las llamadas en conferencia, la megafonía, la grabación y la integración con sistemas de terceros pueden añadirse según los requisitos del proyecto.
Sistema relacionado: Sistema de Comando y Despacho Becke
Un solo evento anormal en una planta petroquímica puede prolongarse durante algún tiempo y generar múltiples llamadas.
Por ejemplo:
Informe inicial de campo → Confirmación en sala de control → Notificación de mantenimiento → Contacto con personal de proceso → Instrucciones de respuesta → Retroalimentación de campo → Cierre del evento
Si estas llamadas ocurren en diferentes terminales sin registros centralizados, puede ser difícil reconstruir el proceso de comunicación después del evento.
Cuando el sistema de despacho funciona junto con una plataforma de grabación, se puede almacenar la siguiente información según los requisitos del proyecto:
El personal de gestión puede buscar registros por fecha, número de extensión, posición de despacho u otra información operativa. Durante las inspecciones de guardia, el análisis de fallos o las revisiones posteriores a incidentes, pueden localizar rápidamente las comunicaciones del período relevante.
Por lo tanto, el valor de la grabación no se limita al almacenamiento de audio. Más importante aún, ayuda a la dirección a comprender qué comunicaciones y acciones de despacho realizó la sala de control tras la ocurrencia de un incidente.
Muchos proyectos en la industria petroquímica implican actualizaciones de instalaciones existentes. Los teléfonos analógicos a prueba de explosiones, los PBX tradicionales, los circuitos de megafonía analógicos y los equipos de grabación independientes pueden haber estado operando en el sitio durante muchos años.
Si el equipo existente se mantiene en buen estado, eliminar y reconstruir todo puede aumentar tanto el costo del proyecto como la cantidad de trabajos de parada y modificación de cables necesarios.
Un enfoque más práctico suele ser inventariar primero los recursos de comunicación existentes:
Con base en esta evaluación, los sistemas heredados pueden conectarse gradualmente a la nueva plataforma de despacho a través de pasarelas de voz, troncales SIP u otras interfaces adecuadas. Las nuevas unidades de proceso pueden usar teléfonos SIP mientras que las unidades más antiguas conservan los teléfonos analógicos, gestionándose ambos finalmente desde la misma sala de control.
Este enfoque se adapta mejor a la implementación por fases y puede reducir el impacto de las actualizaciones de comunicación en la producción en curso.
Instalar un teléfono a prueba de explosiones no hace automáticamente fiable toda la cadena de comunicación. Una sola llamada puede depender de varios elementos, incluidos el terminal de campo, la línea de comunicación, el conmutador de red, la pasarela, el host de despacho y la posición de la sala de control.
Un fallo en cualquier punto crítico puede afectar a la comunicación.
En una arquitectura SIP, se debe prestar especial atención a los conmutadores industriales, las fuentes de alimentación, los servidores centrales y los enlaces de red. Si varias unidades de proceso críticas dependen de la misma plataforma de comunicación IP, se pueden considerar anillos de red, servidores redundantes, redundancia de alimentación y mecanismos de recuperación ante fallos según los requisitos de fiabilidad del proyecto.
Los sistemas analógicos también requieren atención a la calidad de la línea. Si los cables de cobre envejecen, las empalmas se ven afectadas por la humedad o el cableado se daña durante la construcción, la comunicación puede experimentar fallos de llamada, ruido o interrupción completa incluso cuando el teléfono en sí funciona correctamente.
Por esta razón, la comunicación a prueba de explosiones en plantas petroquímicas debe diseñarse desde la perspectiva de la cadena de comunicación completa, en lugar de comparar solo las especificaciones de terminales individuales.
Los proyectos de comunicación en áreas petroquímicas peligrosas deben tener en cuenta primero las condiciones reales del sitio y los requisitos de seguridad. La selección de equipos no puede basarse únicamente en las funciones telefónicas. El área de instalación también debe coincidir con la idoneidad de protección contra explosiones del terminal seleccionado.
La certificación de protección contra explosiones indica que el equipo ha sido diseñado para entornos explosivos específicos, mientras que un grado IP describe principalmente la protección contra la entrada de polvo y agua. Abordan riesgos diferentes.
Un teléfono con excelente rendimiento impermeable no es automáticamente adecuado para su instalación en una atmósfera explosiva.
Los parques de tanques, las áreas de carga y algunas unidades de proceso permanecen expuestos a la intemperie durante largos períodos. La lluvia, el polvo, la luz solar, la corrosión, las altas y bajas temperaturas deben considerarse al seleccionar e instalar equipos de comunicación.
Cuando el ruido ambiental es alto, es necesario evaluar si un auricular estándar proporciona una comunicación adecuada. Algunas posiciones pueden beneficiarse más de terminales de comunicación a prueba de explosiones con audio amplificado, combinados con sirenas o equipos de alarma sonora y visual para una notificación más amplia.
Los números de teléfono no deben asignarse únicamente según la secuencia de instalación. Vincular cada número de extensión con el nombre del terminal, la unidad de proceso y la posición real facilita enormemente el despacho y el mantenimiento posteriores.
El personal de guardia ordinario, los líderes de equipo, los despachadores profesionales y los administradores del sistema no necesitan los mismos permisos operativos. Funciones como megafonía, llamadas en conferencia, intervención y administración del sistema deben asignarse según las responsabilidades reales.
Integrar los teléfonos a prueba de explosiones con un sistema de despacho de sala de control de una planta petroquímica no es simplemente una cuestión de conectar teléfonos de campo a un servidor. El objetivo es establecer una ruta de comunicación productiva completa.
El personal de campo utiliza teléfonos a prueba de explosiones para informar anomalías en equipos o eventos de emergencia. La sala de control identifica la ubicación a partir de la información del terminal y se comunica directamente con el lugar. Según el tipo de incidente, se puede involucrar a los equipos de mantenimiento, personal de proceso, personal de HSE y otros usuarios responsables en la respuesta. Si es necesario notificar a un área más amplia, la sala de control puede activar recursos de megafonía o de advertencia sonora y visual, manteniendo al mismo tiempo la información de llamada y grabación necesaria.
Para nuevos proyectos petroquímicos, los teléfonos SIP a prueba de explosiones, el despacho, la megafonía y la grabación pueden planificarse conjuntamente desde la etapa de diseño. Las plantas existentes pueden conservar los teléfonos analógicos y el cableado de campo que se encuentren en buen estado e integrarlos gradualmente en una nueva arquitectura de despacho IP a través de pasarelas.
La cuestión clave no es cuántos teléfonos se instalan. Lo que importa es si el personal puede contactar con la sala de control rápidamente cuando ocurre un problema, si la sala de control puede llegar a las personas adecuadas, si las instrucciones pueden entregarse a tiempo al área afectada y si el proceso de comunicación puede ser revisado y rastreado posteriormente.
Los puntos de instalación deben determinarse según la clasificación de áreas peligrosas, el movimiento de personal, la distribución de equipos y los requisitos de comunicación de emergencia. Las ubicaciones comunes incluyen entradas de parques de tanques, salas de bombas, plataformas de carga, salas de compresores, unidades de proceso, puestos de inspección y áreas de operación de equipos críticos. El número exacto y el espaciado deben determinarse según la distribución real de la planta.
No necesariamente. La llamada directa es más adecuada para puntos de ayuda de emergencia, posiciones de equipos críticos o ubicaciones que solo necesitan contactar con una sala de control fija. Si el mismo teléfono también admite comunicación rutinaria con múltiples departamentos, conservar la marcación digital normal suele ser más flexible.
Esto depende de la arquitectura del sistema. Durante el diseño del sistema, las áreas de producción críticas deben definir cómo operarán las comunicaciones si fallan los conmutadores, los hosts de despacho, los servidores o los enlaces de red. Dependiendo del nivel de fiabilidad requerido, se pueden considerar equipos redundantes, rutas de red resilientes u otros mecanismos de comunicación locales.
La integración depende de las interfaces disponibles en ambos sistemas y del diseño del proyecto. Antes de la implementación, el proyecto debe definir qué sistema genera la señal de evento, qué información necesita recibir la plataforma de despacho y qué acciones están permitidas. La integración puede entonces implementarse a través de API, interfaces de E/S u otros métodos adecuados.
No. Demasiados pocos puntos de comunicación pueden dificultar el alcance a algunas posiciones operativas, pero simplemente aumentar el número de teléfonos no resuelve problemas relacionados con la fiabilidad de la red, las fuentes de alimentación, el cableado o las plataformas de comunicación principales. Un mejor enfoque es planificar los puntos de comunicación según las áreas de actividad del personal y los riesgos operativos, asegurando que cada punto crítico cuente con una ruta de comunicación fiable y un sistema de respaldo.
