Las acerías integradas abarcan grandes áreas productivas, desde la coquería y la siderurgia hasta la recuperación de gases, la inyección de carbón pulverizado, los sistemas de servicios públicos y las redes de tuberías. Las condiciones de comunicación varían mucho entre zonas: algunas están expuestas a altas temperaturas, polvo y ruido industrial intenso, mientras que otras manejan medios combustibles como gas de coque, gas de alto horno, gas de convertidor y gas natural.

Por ello, la selección de teléfonos en una acería no puede basarse solo en la capacidad de llamar. La ubicación, la clasificación de zona peligrosa, el cableado y los departamentos a contactar en caso de incidente afectan la elección del terminal y la arquitectura general.

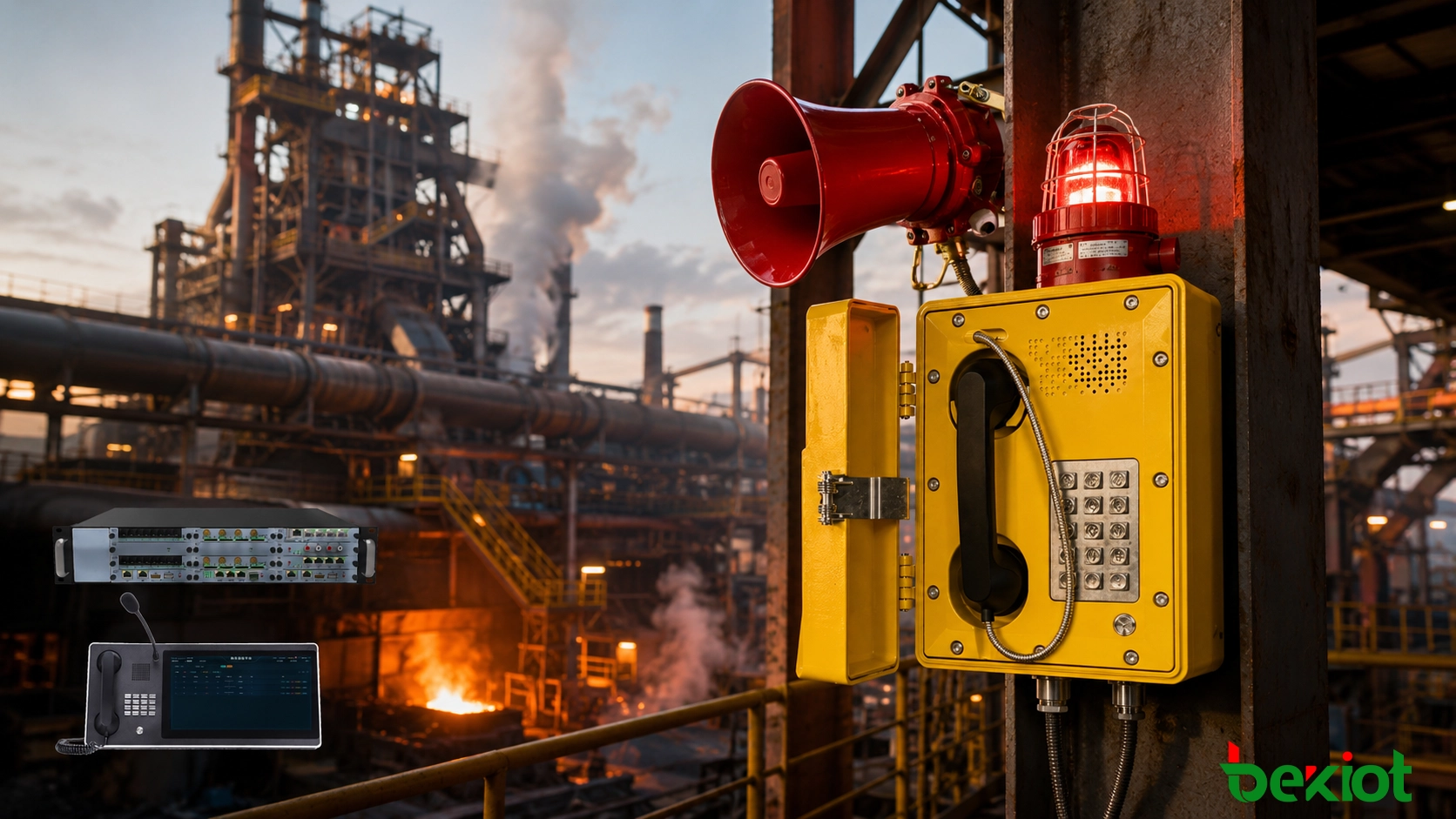

Los teléfonos antiexplosivos se instalan principalmente en puntos fijos dentro de zonas peligrosas clasificadas. En áreas normales, se pueden elegir teléfonos industriales, IP u otros según las condiciones ambientales; no es necesario usar equipos antiexplosivos en toda la planta.

Plantas de coque y áreas de tratamiento de gas de coquería

La coquería es una de las aplicaciones más típicas de los equipos antiexplosivos. La producción de coque, la purificación y el transporte de gas implican gas de coque y medios químicos asociados. Estas zonas tienen tuberías, válvulas y equipos densos, y requieren inspección continua.

Según la clasificación de zona, se instalan teléfonos antiexplosivos cerca de los puestos de operación, unidades de purificación, grupos de válvulas, estaciones de bombeo, soplantes y otros puntos de inspección o manejo habitual.

Su propósito principal es mantener un enlace fiable entre el personal de campo y la sala de control. Por ejemplo, si un operador detecta presión anormal, ruido inusual o una válvula mal posicionada, puede llamar desde el teléfono fijo más cercano sin volver a la sala de guardia.

Integrados en un sistema de despacho centralizado, cada terminal se identifica por su ubicación física (ej. "Zona de coque 03"). Al llegar la llamada, el operador del consola sabe de inmediato el origen, reduciendo el tiempo de verificación.

Sistemas de alto horno y gas de convertidor

Las zonas de alto horno tienen equipos grandes, plataformas elevadas, tuberías extensas e instalaciones auxiliares dispersas. El sistema de gas incluye válvulas, desempolvadores y tuberías, por lo que se requieren puntos fijos cerca de equipos, rutas de inspección y lugares clave del gas.

El ruido industrial es importante: soplantes, colectores de polvo y transportadores pueden enmascarar el timbre de un teléfono estándar.

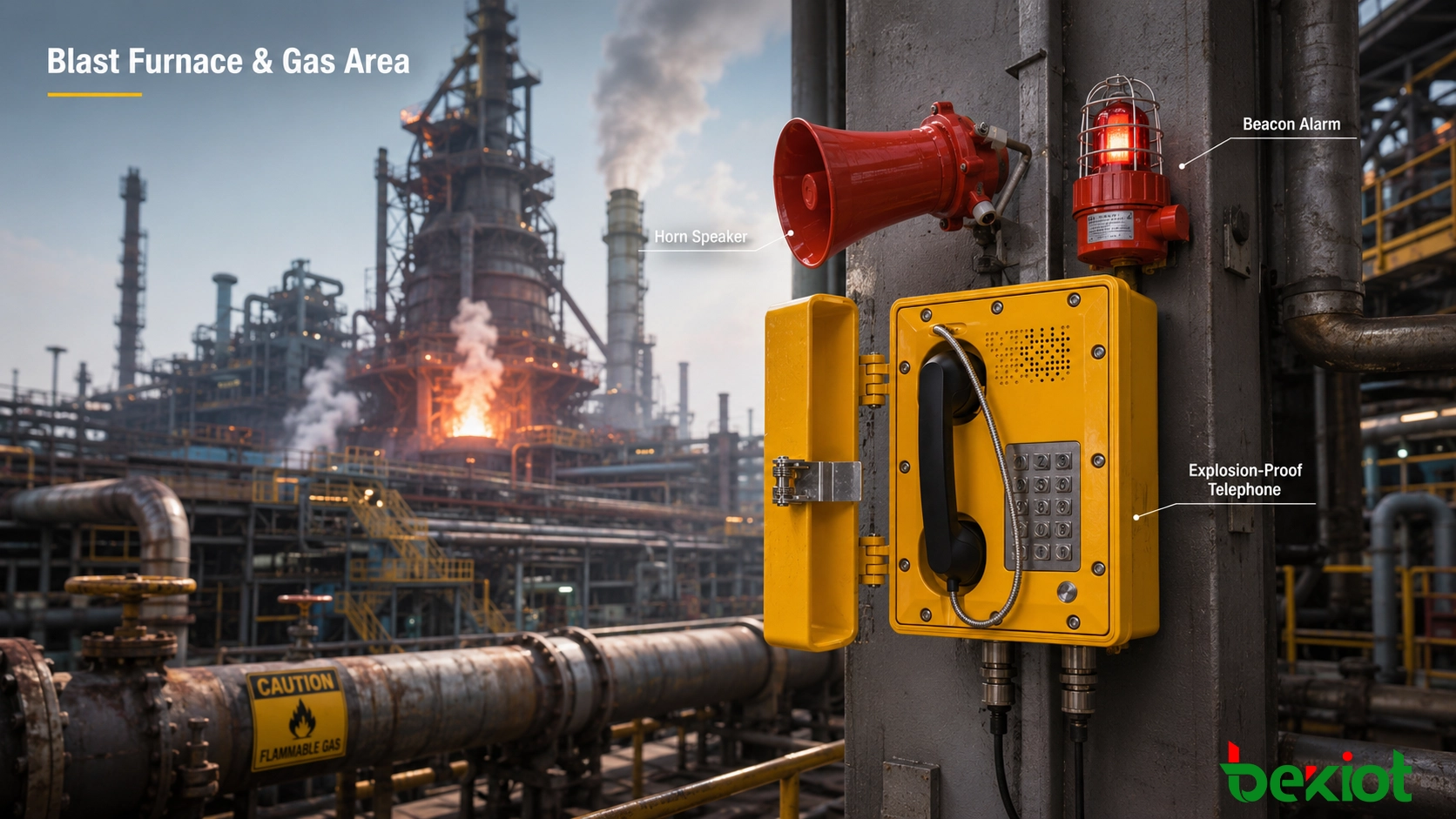

Para estas ubicaciones, se pueden combinar teléfonos antiexplosivos con altavoces de bocina o alarmas acústicas/visuales. Al llamar desde la sala de control, el personal es alertado no solo por el timbre, sino también por una señal más potente o una luz intermitente.

El uso de altavoces o alarmas debe decidirse según los niveles de ruido reales, la distancia y los procedimientos, no de forma uniforme en todos los puntos.

En las áreas de convertidor, los requisitos se centran en la recuperación de gas, el desempolvado y los servicios asociados. Los terminales pueden conectarse a la sala de control o integrarse en el sistema de despacho general, permitiendo la comunicación entre equipos de acería, servicios, seguridad y mantenimiento.

Preparación de carbón pulverizado y áreas PCI

Los sistemas de preparación e inyección de carbón pulverizado requieren un enfoque diferente al de los ambientes con gas combustible. La trituración, molienda, almacenamiento y transporte generan polvo combustible.

Antes de elegir un terminal, el diseñador debe determinar el material peligroso y la clasificación de la zona, y verificar que la certificación del teléfono sea adecuada para ese entorno específico.

Las ubicaciones típicas incluyen molinos, silos, sistemas de transporte, puntos de operación PCI y puestos de inspección.

Un error común: un "teléfono antiexplosivo" no es automáticamente apto para toda atmósfera explosiva. Los ambientes de gas y polvo pueden requerir diferentes conceptos de protección, marcado y alcance de certificación. La compra debe basarse en los certificados reales y la documentación técnica, no solo en el nombre del producto.

Además de la protección, en zonas con carbón pulverizado hay que considerar la acumulación de polvo, el sellado de carcasas, la limpieza periódica y la fiabilidad a largo plazo de las entradas de cable y conexiones eléctricas.

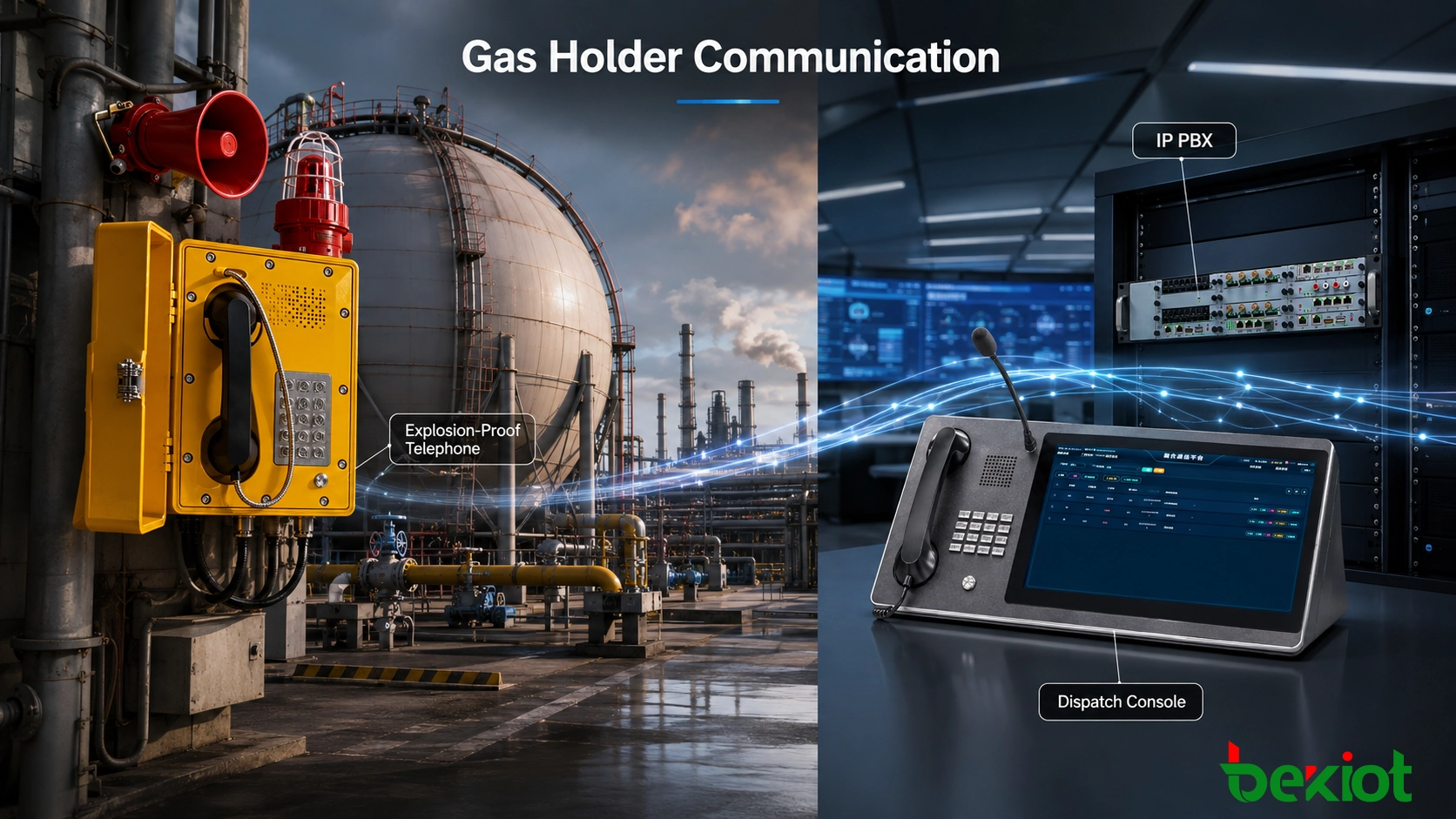

Gasómetros, estaciones de refuerzo e instalaciones de servicios

Las grandes acerías suelen tener sistemas dedicados para la recuperación, almacenamiento, mezcla, presurización y distribución de gases de alto horno, coque, convertidor, gas natural y otros servicios.

Los gasómetros, estaciones de refuerzo, mezcla, regulación de presión y grupos de válvulas suelen estar alejados de las salas de control principales. Las maniobras de equipos y válvulas, así como las inspecciones, requieren comunicación frecuente con el centro de despacho energético.

Los teléfonos antiexplosivos en ubicaciones clasificadas permiten al personal de campo comunicarse directamente con el centro de control, la sala de despacho, seguridad o mantenimiento.

Por ejemplo, durante una conmutación de tuberías, los operadores y el despachador necesitan confirmar posiciones de válvulas, estado de equipos y secuencia de pasos. El teléfono fijo proporciona un punto de comunicación definido que no cambia con los desplazamientos del personal.

Requisitos similares existen en los racks de tuberías, salas de válvulas remotas, estaciones de bombeo y tuberías de servicios. En un gran complejo, la comunicación fija fiable en estos puntos remotos puede ser más importante para la producción que los teléfonos de oficina.

Conexión de los teléfonos antiexplosivos al sistema de despacho

Las infraestructuras de comunicación varían entre plantas nuevas y modernizaciones, por lo que no hay un método único de conexión. La arquitectura se elige según si el sitio usa red IP, cableado analógico existente o ambos.

Conexión de teléfonos SIP a la red IP

Si hay Ethernet industrial, los teléfonos SIP pueden conectarse directamente a los conmutadores y registrarse en una IP PBX o plataforma SIP.

Trayecto típico: Teléfono antiexplosivo → Conmutador Ethernet industrial → Red IP de planta → IP PBX / Servidor SIP → Consola de despacho.

Esta arquitectura facilita la asignación de números de extensión únicos y la organización por áreas, talleres o secciones de proceso. Las funciones avanzadas (prioridad, liberación forzada, grabación, llamada en grupo, integración con megafonía) dependen de la plataforma y terminales elegidos; el SIP por sí solo no las garantiza.

Mantenimiento de teléfonos analógicos existentes

Muchas plantas antiguas tienen un extenso cableado analógico. Si está en buen estado, la modernización no requiere reemplazo completo.

Arquitectura de migración común: Teléfono analógico antiexplosivo → Cable existente → Puerta de enlace FXS → Red IP → IP PBX / Plataforma de despacho.

El teléfono de campo de dos hilos sigue en servicio, mientras que una puerta de enlace FXS convierte la interfaz analógica a SIP. Así se actualiza primero el núcleo, y los terminales se reemplazan gradualmente según estado, necesidades y presupuesto.

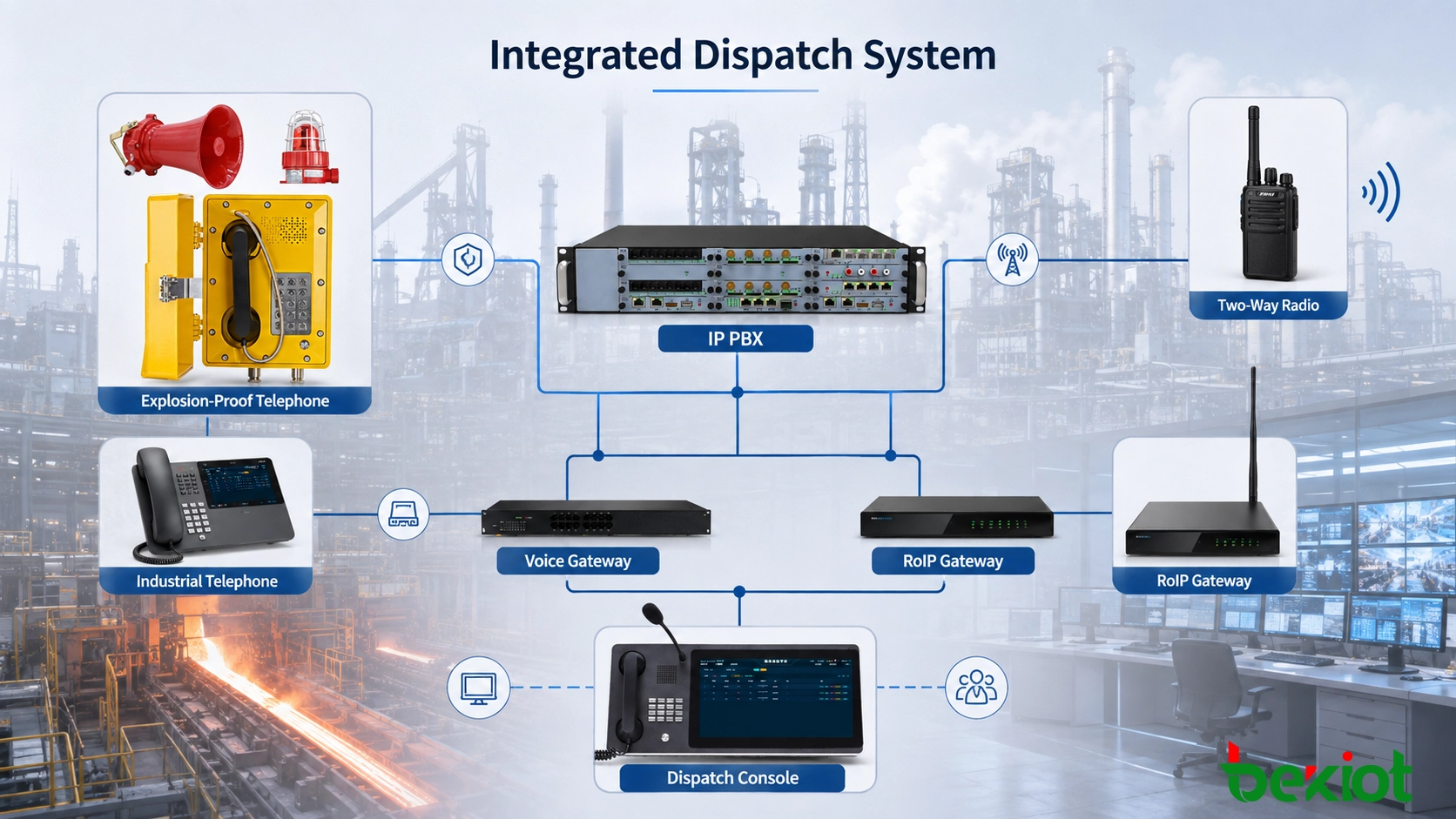

Integración de telefonía, megafonía y radio

Los sistemas de comunicación en grandes acerías incluyen a menudo megafonía industrial, radios portátiles, sistemas troncales, alarmas y redes de taller independientes.

Si permanecen aislados, el despachador debe cambiar repetidamente entre consolas, radios y megafonía durante una emergencia.

Cuando hay interfaces adecuadas, los teléfonos antiexplosivos, industriales estándar, la megafonía SIP y los recursos de radio pueden integrarse en una plataforma unificada para que todos los métodos apoyen el mismo flujo de producción y respuesta a emergencias.

Por ejemplo, tras un reporte de anomalía de gas desde un teléfono antiexplosivo, el despachador contacta inmediatamente a seguridad y mantenimiento, y si es necesario, usa megafonía o radio para notificar a otras áreas.

El objetivo no es solo tener todos los sistemas en una pantalla, sino reducir la separación entre canales, de modo que las llamadas de campo, las notificaciones y las operaciones de despacho sigan el proceso real de respuesta al incidente.

Qué verificar al seleccionar teléfonos antiexplosivos para acerías

Para un proyecto metalúrgico, datos como "instalado en la coquería" o "usado cerca del alto horno" no son suficientes. Incluso dentro de la misma sección, la clasificación de zona y las condiciones pueden diferir notablemente.

Antes de confirmar el equipo, verificar:

• Ubicación: taller, plataforma, edificio o área específica.
• Clasificación de zona peligrosa aplicable al punto exacto.
• Material peligroso: gas, vapor o polvo combustible.
• Parámetros de protección: concepto, nivel de protección, grupo de gas, clase de temperatura, alcance de certificación.
• Condiciones ambientales: temperaturas, polvo, lluvia, corrosión, vibración.
• Ruido ambiente: necesidad de altavoz, timbre amplificado o alarma acústica/visual.
• Interfaz de comunicación: red SIP o líneas analógicas existentes.
• Sistema backend: IP PBX, consola de despacho, grabación, megafonía o radio.

También se debe revisar la ubicación física antes de la construcción: un teléfono demasiado lejos o bloqueado por maquinaria o estructuras sería difícil de alcanzar en una emergencia, aunque cumpla las especificaciones.

La clave en la comunicación antiexplosiva no es instalar más teléfonos, sino colocar terminales fijos adecuados en los puntos donde realmente se necesita una comunicación fiable (coquería, recuperación de gas, servicios, carbón pulverizado) y conectarlos de forma fiable a las salas de control y al sistema de despacho.

Para plantas con infraestructura analógica, las puertas de enlace permiten una migración gradual hacia IP. Los proyectos nuevos pueden diseñarse directamente con teléfonos SIP, IP PBX y plataformas centralizadas. Los parámetros finales, interfaces y funciones se determinan siempre según la documentación de zonas, los requisitos de diseño y las condiciones reales de la red.

Becke Telecom ofrece teléfonos antiexplosivos, industriales, puertas de enlace de voz, sistemas IP PBX y soluciones de mando y despacho para proyectos siderúrgicos, de coquería y metalúrgicos. Las arquitecturas se diseñan según los requisitos de instalaciones nuevas, actualizaciones en plantas existentes e integración de múltiples sistemas.
