Una planta industrial, un centro de control de transporte o una sala de operaciones de emergencia rara vez depende de una sola red de comunicaciones. Los puestos de trabajo fijos pueden utilizar teléfonos SIP, las zonas peligrosas pueden requerir teléfonos a prueba de explosiones, el personal de campo depende de radios, y las áreas de producción también pueden incluir altavoces de megafonía, estaciones de intercomunicación, cámaras CCTV y dispositivos de alarma.

Los problemas aparecen cuando un mismo evento requiere utilizar varios de estos sistemas al mismo tiempo. Un operador que responde a una alarma de gas, una falla de equipos o un incidente de seguridad puede necesitar identificar la ubicación, contactar al personal cercano, comunicarse con un grupo de radio, visualizar una cámara y transmitir instrucciones a la zona afectada. Si cada recurso permanece aislado, el operador debe cambiar entre diferentes consolas, listas de contactos y plataformas de software.

Un sistema de despacho unificado reúne estos recursos en un entorno operativo común mediante SIP, redes IP, gateways RoIP, interfaces multimedia e integración de aplicaciones. Los equipos existentes no necesariamente deben ser reemplazados. El primer objetivo es determinar cómo puede conectarse, controlarse y asociarse cada recurso de comunicación con el flujo de trabajo utilizado por la sala de control.

Por qué los sistemas de comunicación permanecen aislados

Compartir la misma red Ethernet no significa que diferentes sistemas de comunicación puedan funcionar juntos automáticamente. Los teléfonos SIP, los sistemas de radio, los equipos de megafonía, las cámaras y los dispositivos de alarma utilizan diferentes métodos de señalización, direccionamiento y control.

Un teléfono SIP normalmente se registra en una IP PBX o en un servidor de comunicaciones. SIP gestiona el establecimiento y el enrutamiento de las llamadas, mientras que la voz se transporta como medios IP. Un canal de radio tiene requisitos diferentes: el audio de transmisión y recepción, el control PTT y la detección del estado de recepción pueden necesitar intercambiarse con la plataforma de despacho. Un sistema de megafonía se centra en zonas, prioridades y distribución de audio, mientras que los sistemas CCTV y de alarmas trabajan con ID de cámaras, ID de eventos, ubicaciones y datos de aplicaciones.

Por lo tanto, la integración puede realizarse en varios niveles diferentes:

Esto explica por qué algunos dispositivos pueden registrarse directamente mediante SIP, otros requieren un gateway y otros deben integrarse mediante una API o una interfaz específica de la plataforma.

Un sistema telefónico convencional gestiona principalmente extensiones, troncales y llamadas. El despacho unificado amplía este modelo para incluir canales de radio, zonas de megafonía, cámaras, puntos de alarma, ubicaciones GIS y recursos operativos de terceros.

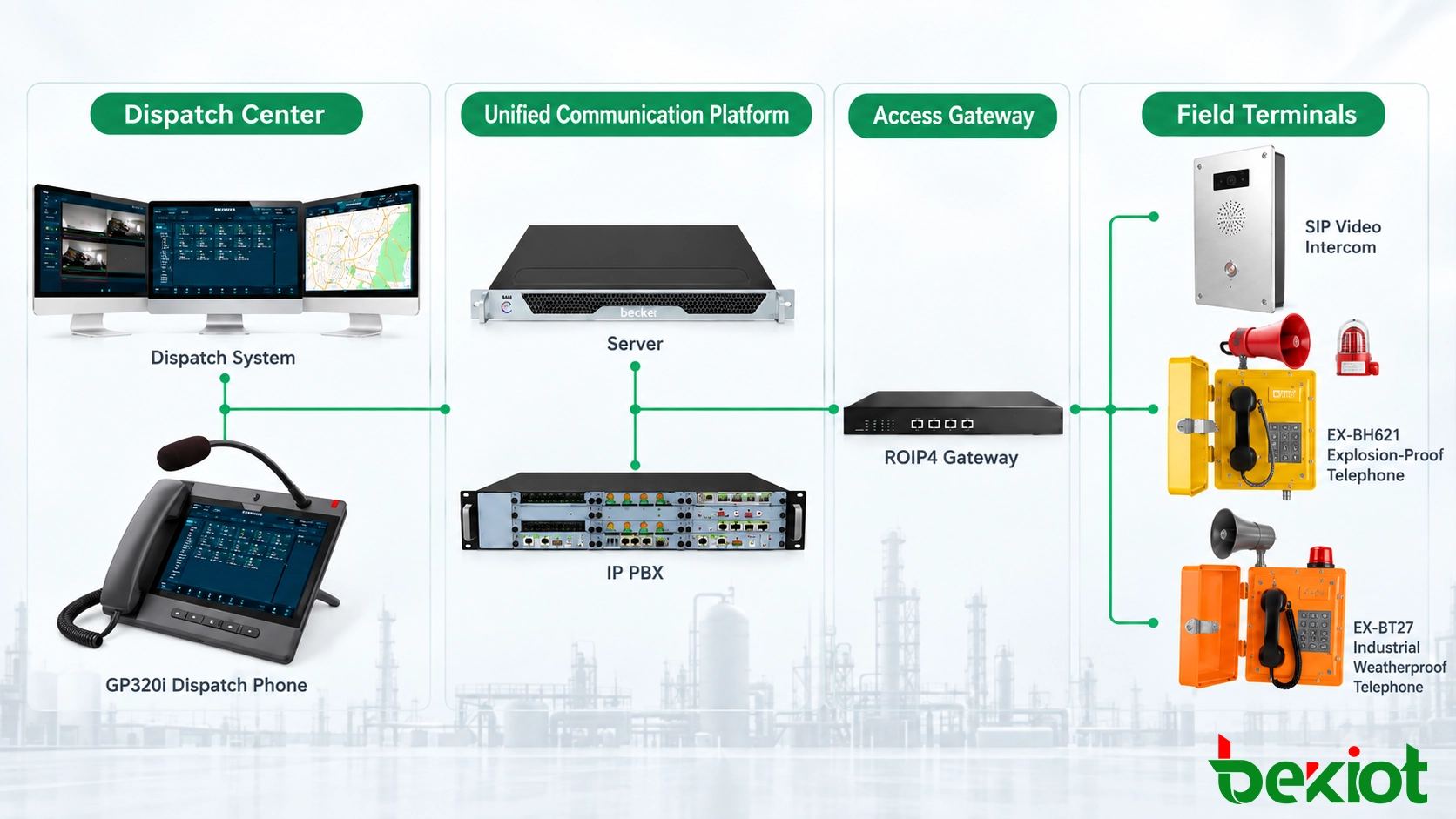

Arquitectura del sistema de despacho unificado

Un sistema práctico normalmente se organiza en cuatro partes: la capa de despacho, el núcleo de comunicaciones, la capa de acceso y los recursos de campo. El número de servidores y gateways varía según el tamaño del proyecto, pero la lógica de comunicación sigue siendo similar.

Capa de despacho

La capa de despacho es donde trabajan los operadores. Puede combinar software de despacho, consolas de escritorio, consolas de megafonía, GIS, ventanas de vídeo, grupos de comunicación e información de eventos.

Los recursos deben presentarse de acuerdo con su significado operativo y no únicamente por el número del dispositivo. Un operador puede seleccionar Equipo de Mantenimiento, Canal de Radio 2, Megafonía del Área de Tanques o Intercomunicador de la Puerta Este sin necesidad de determinar primero qué plataforma subyacente administra el recurso.

Núcleo de comunicaciones

La plataforma central gestiona el registro SIP, la numeración, el enrutamiento de llamadas, las conferencias, los permisos y los servicios multimedia. Según los requisitos de capacidad y fiabilidad, el sistema puede incluir una IP PBX, un servidor de comunicaciones unificadas, un servidor de despacho y un servicio de grabación.

Los teléfonos SIP, los teléfonos de despacho y los terminales de intercomunicación compatibles pueden registrarse directamente. Otros sistemas acceden al núcleo mediante gateways o interfaces a nivel de aplicación.

Capa de acceso

La capa de acceso convierte y conecta recursos de comunicación que no pueden integrarse directamente en el entorno de despacho IP. Los gateways RoIP conectan canales de radio, los gateways de voz permiten conservar teléfonos analógicos o recursos de PBX heredados, y las interfaces de megafonía pueden conectar la infraestructura de megafonía existente.

En proyectos de modernización, esta capa suele ser más importante que la propia interfaz de despacho. Antes de considerar la sustitución de equipos, primero deben verificarse las interfaces disponibles en los sistemas existentes.

Recursos de campo

Los recursos de campo pueden incluir teléfonos IP, teléfonos industriales, teléfonos a prueba de explosiones, intercomunicadores SIP, altavoces de megafonía, columnas de audio, radios portátiles, radios móviles, cámaras y dispositivos de alarma.

El despacho unificado no elimina la necesidad de seleccionar terminales adecuados para el entorno operativo real. Las zonas peligrosas siguen requiriendo equipos apropiados con protección contra explosiones, mientras que las áreas exteriores expuestas pueden requerir terminales industriales resistentes a la intemperie.

Integración de telefonía y SIP

Los terminales basados en SIP suelen ser los recursos más fáciles de integrar. Los teléfonos IP, los teléfonos de despacho y los intercomunicadores SIP pueden registrarse en la plataforma de comunicaciones mediante cuentas o extensiones individuales. La plataforma gestiona posteriormente el enrutamiento, los permisos y los grupos de comunicación.

El mismo entorno puede admitir llamadas directas, comunicaciones de grupo, transferencias y funciones de conferencia sin necesidad de una interfaz de control independiente para cada tipo de terminal.

Sistemas telefónicos existentes

Las instalaciones con teléfonos analógicos o una PBX existente no requieren necesariamente una sustitución completa. Los usuarios analógicos pueden conectarse mediante gateways FXS, mientras que una PBX existente puede conectarse mediante una troncal SIP o un gateway de voz si dispone de interfaces compatibles.

La planificación de la numeración cobra importancia cuando los sistemas antiguos y nuevos funcionan conjuntamente. Los rangos de extensiones, las prioridades de enrutamiento y los canales simultáneos deben definirse antes de la migración para que los usuarios de ambos lados puedan comunicarse con los destinos necesarios sin conflictos de numeración.

Por lo tanto, un proyecto de despacho unificado puede implementarse de forma gradual. Los nuevos terminales SIP pueden instalarse en las áreas donde se requieren funciones adicionales, mientras que los teléfonos heredados que continúan siendo útiles pueden mantenerse conectados mediante gateways adecuados.

Integración de radio mediante RoIP

La integración de radio difiere de la telefonía SIP convencional porque la plataforma de despacho debe controlar más que la voz. Necesita una forma de activar la transmisión de radio y determinar cuándo un canal de radio está recibiendo tráfico.

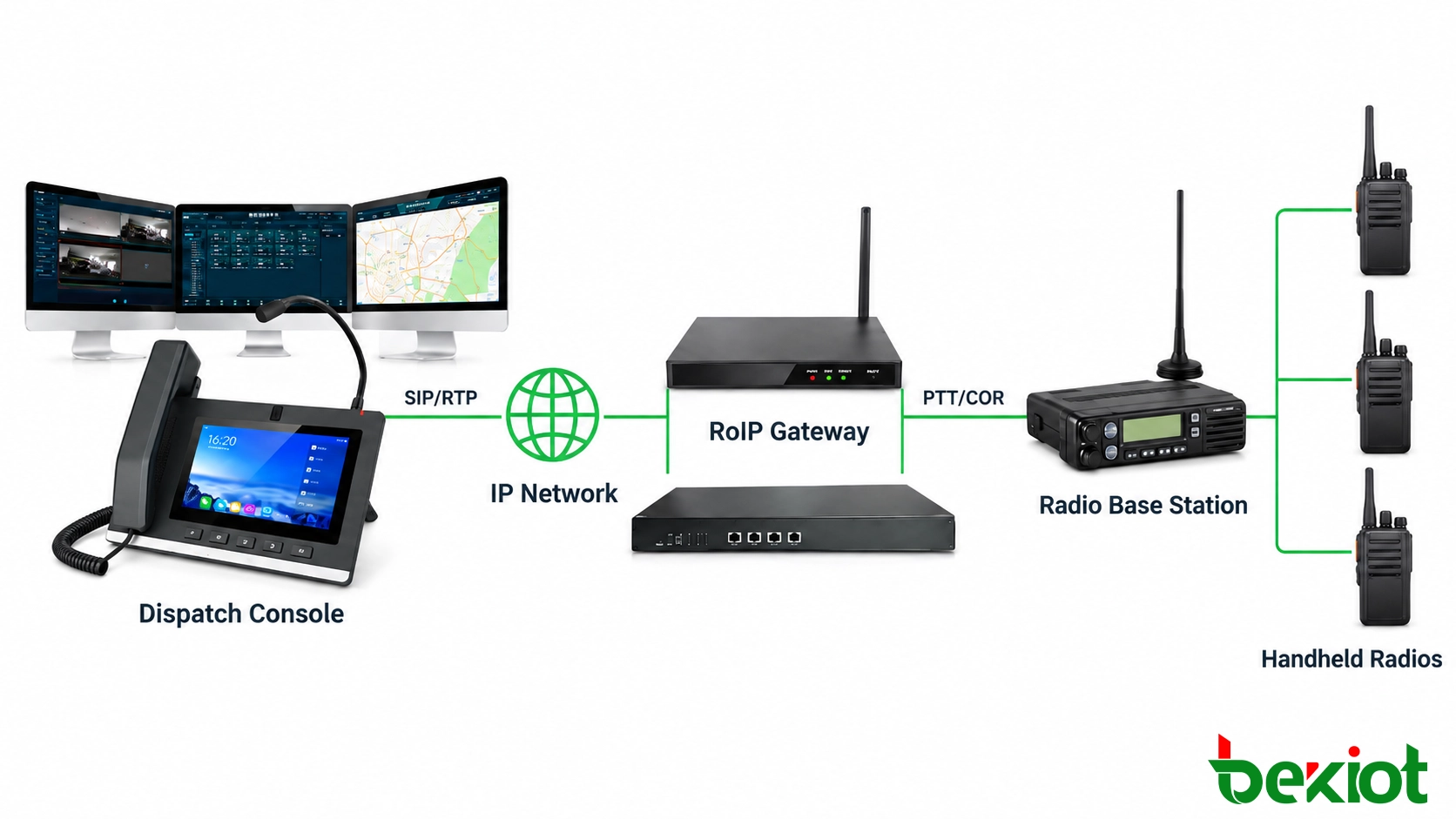

Un gateway RoIP se sitúa entre el equipo de radio y la red IP. El lado de radio normalmente transporta el audio de transmisión, el audio de recepción y señales de control como PTT y COR. El lado de red transporta la información de audio y control necesaria hacia el sistema de despacho.

Una ruta simplificada es:

Consola de despacho → Red IP → Gateway RoIP → Estación base de radio → Radios portátiles

Una vez conectado, el canal de radio puede representarse como un recurso de despacho. El operador puede seleccionar un canal de producción, mantenimiento, seguridad o emergencia desde la interfaz de despacho sin utilizar una consola de radio independiente.

Los gateways RoIP multicanal pueden conectar varios recursos de radio manteniendo cada canal identificable de forma individual dentro de la plataforma. Los gateways de uno o varios canales pueden seleccionarse posteriormente según el número de interfaces de radio necesarias en cada sitio.

Requisitos de la interfaz de radio

La conexión de radio debe comprobarse antes de la implementación. Los parámetros importantes incluyen la interfaz de audio, los niveles de transmisión y recepción, el método de control PTT, COR o detección de recepción y el comportamiento del canal.

El transporte de audio por sí solo no crea una conexión de despacho completa. Un sistema puede transmitir correctamente la voz recibida y aun así no poder transmitir si el control PTT no se ha configurado correctamente.

El rendimiento de la red también es importante. Una latencia excesiva, el jitter o la pérdida de paquetes pueden afectar a la utilización de las comunicaciones Push-to-Talk, especialmente cuando los recursos de radio están conectados mediante enlaces IP remotos.

Solución relacionada: Sistema de despacho de radio

Integración de megafonía, vídeo y alarmas

Los sistemas de megafonía, vídeo y alarmas no deben añadirse simplemente a la pantalla de despacho como aplicaciones independientes. Su valor aumenta cuando cada recurso se asocia con una zona física, un dispositivo o un evento operativo.

Megafonía

Los dispositivos de megafonía SIP pueden conectarse mediante el entorno de comunicaciones IP, mientras que los amplificadores convencionales y las redes de altavoces pueden requerir un gateway de audio o de megafonía.

Los altavoces normalmente se organizan en zonas operativas como Área de Producción, Almacén, Muelle de Carga o Patio Exterior. El operador selecciona una zona en lugar de dirigirse a cada altavoz individualmente.

También debe definirse la prioridad de megafonía. Los anuncios rutinarios, los mensajes operativos y las instrucciones de emergencia pueden requerir diferentes niveles de prioridad para que las comunicaciones críticas no sean bloqueadas por audio de menor prioridad.

Integración de vídeo

La integración CCTV funciona mediante la asociación de recursos y no mediante un registro similar al de la telefonía. Una cámara puede vincularse con una entrada, una unidad de producción, una zona de alarma o un terminal de campo.

Cuando se recibe una llamada de intercomunicación o una alarma, la plataforma puede mostrar automáticamente la cámara correspondiente o proporcionar acceso directo al flujo de vídeo relacionado. Los operadores ya no necesitan buscar en una extensa lista de cámaras antes de comprobar la zona afectada.

Integración de alarmas

Los detectores de gas, los botones de emergencia, los sistemas de alarma contra incendios y las plataformas de supervisión de terceros pueden proporcionar información de eventos mediante APIs, I/O digitales u otras interfaces compatibles.

La plataforma debe identificar el tipo de evento, su origen y ubicación. Estos valores se utilizan posteriormente para encontrar los recursos de comunicación asociados con la misma zona.

Por ejemplo, Área de Tanques A podría estar vinculada con:

• un teléfono a prueba de explosiones;
• un canal de radio de mantenimiento;
• la zona local de megafonía;
• cámaras CCTV cercanas;
• un punto de detección de gas;
• el equipo de operaciones responsable.

Por lo tanto, la plataforma no se limita simplemente a mostrar varios sistemas juntos. Establece una relación entre un incidente y los recursos de comunicación necesarios para responder a él.

Despacho basado en eventos

El despacho basado en eventos convierte la integración de recursos en un flujo de trabajo operativo. En lugar de comenzar con una lista de dispositivos, el operador comienza con el incidente.

Considere una alarma de gas en un área de proceso. El sistema de alarma envía un evento con un identificador de ubicación o equipo. La plataforma de despacho utiliza este identificador para recuperar la ubicación GIS relacionada, las cámaras, los terminales telefónicos, el canal de radio, la zona de megafonía y el personal responsable.

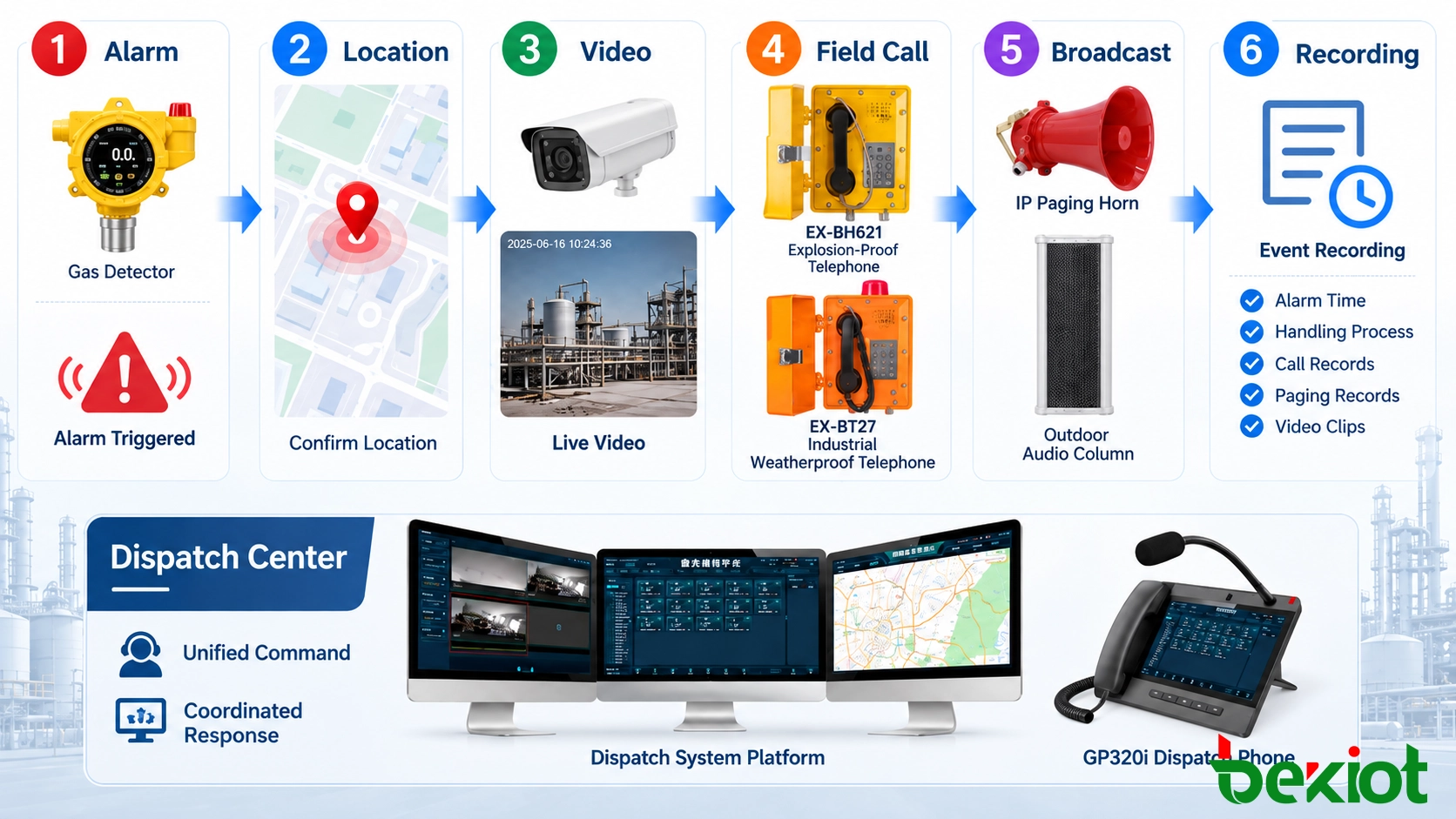

Una secuencia típica puede ser:

Alarma → Ubicación → Verificación por vídeo → Llamada de campo → Megafonía por zona → Coordinación → Grabación

El operador puede verificar primero el área afectada mediante vídeo y después contactar al personal cercano mediante un teléfono industrial o un canal de radio. Si el incidente se amplía, pueden incorporarse equipos adicionales a un grupo de comunicación temporal o a una conferencia. A continuación, las instrucciones pueden transmitirse únicamente a la zona de megafonía correspondiente.

Las llamadas, las acciones de despacho y los registros de comunicación pueden asociarse con el evento para su posterior revisión.

La automatización debe aplicarse de acuerdo con el riesgo operativo. La plataforma puede localizar automáticamente un evento, mostrar los recursos asociados y preparar las acciones de comunicación. Las instrucciones críticas, los mensajes de evacuación o las decisiones relacionadas con la producción pueden seguir estando sujetas a la confirmación del operador.

Este equilibrio es especialmente importante en entornos industriales y de emergencia, donde un acceso más rápido a la información resulta útil, pero la autoridad y la responsabilidad operativas deben permanecer claramente definidas.

Planificación de la integración y la implementación

El diseño del sistema debe comenzar con el entorno de comunicaciones existente y no con un modelo predeterminado de servidor o consola. La primera tarea consiste en identificar qué está instalado actualmente, qué interfaces están disponibles y qué recursos necesitan realmente comunicarse entre sí.

Mapeo de recursos

Una vez confirmadas las interfaces, los recursos deben organizarse según la forma en que se utilizan. Un sitio grande puede disponer de cientos de extensiones, varios canales de radio, múltiples zonas de megafonía y numerosas cámaras. Presentarlos todos como una lista plana de dispositivos haría más lentas las operaciones de despacho.

En su lugar, los recursos pueden agruparse por departamento, sitio, área operativa, función laboral, grupo de radio, zona de megafonía o tipo de incidente. Un teléfono de mantenimiento puede pertenecer al Departamento de Mantenimiento durante las operaciones rutinarias y aparecer también en un grupo de Respuesta a Emergencias cuando se produce un evento importante.

Fiabilidad

A medida que más funciones de comunicación dependen del entorno IP, la disponibilidad de la red y de los servidores pasa a formar parte del diseño de comunicaciones. Los proyectos críticos pueden requerir servidores redundantes, puestos de despacho de respaldo, alimentación UPS, conmutación resiliente y rutas de comunicación alternativas.

Los sistemas multisede también deben evaluar la latencia WAN, la pérdida de paquetes y lo que ocurre cuando un enlace remoto deja de estar disponible. La comunicación local debe seguir disponible cuando los requisitos operativos exijan mantener el funcionamiento a nivel del sitio durante una falla de la WAN.

Las políticas VLAN y QoS pueden utilizarse para separar o priorizar el tráfico crítico de voz y despacho cuando la misma red también transporta vídeo, datos de oficina u otras aplicaciones de gran volumen.

Para un sitio existente, una secuencia práctica de implementación es:

Recursos existentes → Revisión de interfaces → Integración de red → Mapeo de recursos → Flujo de trabajo de despacho

Esta secuencia evita sustituir equipos simplemente porque pertenecen a un sistema más antiguo. Los dispositivos que dispongan de interfaces adecuadas pueden permanecer en servicio, mientras que los gateways y la integración de aplicaciones establecen gradualmente un entorno común de despacho basado en IP.

Por lo tanto, un sistema de despacho unificado no se define por el número de funciones de comunicación que aparecen en una sola pantalla. Su valor reside en conectar recursos que anteriormente funcionaban de forma independiente y ponerlos a disposición según la ubicación, la función y el evento.

Para la planificación del sistema, Becke Telcom puede evaluar los sistemas telefónicos existentes, los canales de radio, las zonas de megafonía, las interfaces de alarma, las condiciones de la red y los puestos de despacho antes de determinar la configuración necesaria de la IP PBX, los gateways RoIP, las consolas de despacho y los terminales de campo. En proyectos complejos, las primeras preguntas siguen siendo prácticas: ¿qué sistemas deben conservarse, qué recursos necesitan comunicarse entre sí y qué flujo de comunicación debe iniciarse cuando se produce un evento?
